ZONDAI-PASYVINIAI MARKERIAI (ŽYMEKLIAI).
1.3M elektroniniai markeriai-zondai.(The 3M™ Ball Marker makes.)
Zondai (pasyviniai elektroniniai markeriai-žymekliai) yra skirti šviesolaidinio kabelio movų ir atsargų vietai nustatyti.
Elektroniniai kompanijos 3M markeriai skirti žymėti ir greitai surasti skirtingų infrastruktūrų požeminius objektus:varines ir optines linijas jų atsargų vietas ir movas,kabelinės televizijos linijas,elektros kabelius,dujotekius,vandentekių ir kanalizacijos vamzdynus ir t.t.
Jie nepakeičiami ieškant šviesolaidinio kabelio,įpučiamo į plastikinį vamzdį ir ieškant optinių movų,neturinčių metalinių dalių,kurias negalima surasti naudojant tradicinius kabelių ieškiklius.Zondai-markeriai neapauga,nesuyra ir yra lengvai surandami.Markerio korpusas yra išlietas iš tankaus aukšos kokybės polietileno ir jo neveikia jokie cheminiai junginiai ar kiti išoriniai faktoriai.
Markerių eksploatacijos laikas-50metų.Darbo temperatūra-nuo -40 iki +60°C ir gali skirtis priklausomai nuo markerio tipo.

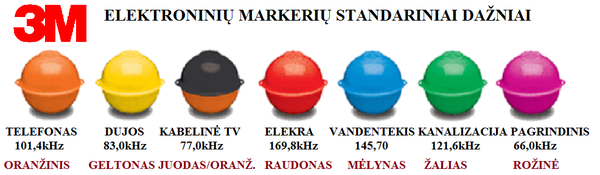

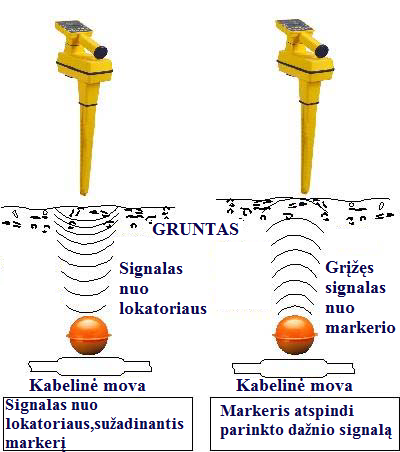

Markeris turi pasyvinę anteną (žemadažnį rezonansinį kontūrą,suderintą atitinkamam dažniui),patalpintą plastikiniame hermetiniame diske,kuris laisvai plaukioja neužšąlančiame skystyje vandeniui nepralaidžiame polietileniniame apvalkale.Tai leidžia išsaugoti antenos horizontalią būseną,nepriklausomai nuo to kokioje padėtyje markeris buvo užkastas po žeme.Apvalkalas nepraleidžia mineralų,cheminių junginių,atlaiko didelius temperatūrinius pokyčius.Markerio ieškiklis,gavęs nuo markerio atsispindėjusį signalą,išduoda vizualinį ir garsinį signalą.
Pasyviniai markeriai (Žymekliai) yra statomi tinklų statybos metu atitinkamose vietose,kai kabeliai ar vamzdynai yra aiškiai matomi.Tai pasyvinius markerius daro vienus iš patikimiausių priemonių po žeme paslėptiems objektams žymėti.
Pasyviniai markeriai neturi maitinimo šaltinio ir juos neveikia antžeminiai statiniai.Nežiūrint į tai jų panaudojimas yra ribotas,nes jie rodo tik kokio tipo objektas ar linija yra užkasta duotoje vietoje.Pavyzdžiui,jeigu kelios kompanijos vienoje kabeliais perkrautoje vietoje sustatys savo markerius,savo objeko identifikavimui,tai tokia trasos dalis,perkrauta markeriais,apsunkins kabelio ar movos paiešką.
Tikslesnei informacijai apie trasą ir objektus buvo 3M kompanija išdirbo intelektualius markerius,kurie taip pat dirba prie atitinkamo fiksuoto dažnio,bet išduoda išsamią pirminę vartotojo iš anksto įrašytą informaciją.Tai gali būti objekto pavadinimas ir numeris,užkasimo gylis,koordinatės,kam priklauso ir t.t.Tai leidžia palaikyti elektroninę duomenų bazę ir fiksuoti efektyviau tinklų išdėstymą,supaprastina informacijos apsikeitimą tarp telekomunikacinių įmonių,statybininkų ir kitų požeminių infrastruktūrų vartotojų.
Vienas esminis ЗМ™ 1421-XR Scotchmark™ intelektualių markerių skirtumas yra 64 bitų (10 reikšmių) identifikacinis kodas,kuris naudojamas elektroninėse duomenų bazėse ir žemėlapiuose.Šis identifikavimo kodas iš markerio yra perduodamas į markerio ieškiklį kartu su atsispindėjusiu signalu.Vartotojo informacijos kiekis,saugomos markeryje,-192 bitai,arba 6 eilutės su 8-ženkle žyme ir 14-ženkliu aprašymu kiekvienai eilutei.
Pasyvinių elektroninių markerių-žymeklių aprašymai.
1.1. 1401-XR Scotchmark EMS II pasyvinis elektroninis markeris ryšių linijoms.
1401-XR Scotchmark™ EMS II pasyvinis markeris skirtas ryšių linijoms.Spalva oranžinė.Gamintojas 3M.Jis skirtas ryšių trasos ,movų,trasos posūkių ir susikirtimo su komunikacijomis vietos nustatymui.Markeriai užkasami virš movų,trasų susikirtimo vietose bei posūkiuose ir t.t.
Specifikacija:
-Maksimalus užkasimo gylis-1,6m;
-Temperatūros darbo diapazonas- -33 iki +66°C;
-Rutulio diametras-104mm;
-Svoris-0,35kg.
1.2.Pasyviniai markeriai (žymekliai) skirti energetikai.
Pasyviniai markeriai-žymekliai skirti Energetikai yra dvieju tipų, vienas-169,8kHz, ir yra kitas CE 134 KHz dažnio skirtas Europos rinkoms.
Tik abiem atvejais reikia pasirinkti atitinkama programinę irangą pasyvinių markerių-žymeklių ieškikliams ,kai yra ji atnaujinama programines irangos PC Tools pagalba.3M ieškiklių programinės įrangos atnaujinimas.
1.2.1. 3M Dynatel 1402-XR EMS 4 pasyvinis elektroninis markeris elektrai 169,8kHz.
| 3M Id : 80-6111-6114-4 |
1402-XR 4" Extended Range Ball Marker-pasyvinis markeris skirtas elektros jėgos linijoms.Spalva raudona.Gamintojas 3M.Jis skirtas elektros linijų trasos ,movų,trasos posūkių ir susikirtimo su komunikacijomis vietų žymėjimui ir greitam nustatymui.Markeriai užkasami virš movų,trasų susikirtimo vietose bei posūkiuose ir t.t.
Specifikacija:
-Spalva-raudona;
-Maksimalus užkasimo gylis-1,5m;
-Tipas-rutulys;
-Rutulio diametras-102mm;
-Pasyvinis;
-Dažnis:169,8kHz.
1.2.2. 3M Dynatel 1402CE-XR EMS pasyvinis elektroninis markeris elektrai 134,00kH.
Užsakymo kodas:80611613714
1402CE-XR EMS" Extended Range Ball Marker-pasyvinis markeris skirtas elektros jėgos linijoms.Spalva raudona.Gamintojas 3M.Jis skirtas elektros linijų trasos ,movų,trasos posūkių ir susikirtimo su komunikacijomis vietų žymėjimui ir greitam nustatymui.Markeriai užkasami virš movų,trasų susikirtimo vietose bei posūkiuose ir t.t.
Specifikacija:
-Spalva-raudona;
-Maksimalus užkasimo gylis-1,5m;
-Tipas-rutulys;
-Rutulio diametras-104mm;
-Pasyvinis.
-Dažnis CE:134,00kHz;
-Darbinė temperatūra:(-30° C to 50° C);
-Sugojimo/Instaliavimo temperatūra:(-40° C to 60° C);
-Sandarumo klasė:IP68;
-Antivandalizmo klasė:IK10;
-Atlaikomas slėgis po žeme:40 kPa (~5.8 PSI);
-Svoris:350gr;
-Pakavimas:dėžė po 30 vnt.
2.Žymėjimo juostos ir virvės.
2.1.Žymėjimo juostos.
EMS Marking tapes
3M™ EMS Caution Tape 7600 Series
3M™ EMS Caution Tape 7600 Series uses a new EMS marker technology embedded into a caution tape for installation near or above the buried facility. It can be buried down to two feet (0.61 m) and is ideal for early detection/warning due to this low depth.
2.2.EMS žymėjimo virvės.
EMS marking ropes

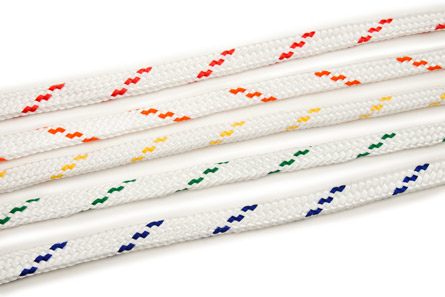

3M™ EMS Rope 7700 Series
3M™ EMS Rope 7700 Series incorporates an EMS marker installed into a polyester rope every eight feet and can be quickly installed above the pipe/cable or within conduit. It is tough enough to be installed down to four feet (1.2 m) through rugged terrain and provides durability for plowing or Horizontal Directional Drilling (HDD) applications.
2.Zondų-markerių (žymeklių) ieškikliai.
3.1.Markerių ieškiklis 3M 1420E EMS-ID.
Markerių ieškiklis 3M1420 EMS-ID turi sekančias funkcijas:
-Vienu metu gali ieškoti iki du skirtingo dažnio markerius;
-Nustato markerio buvimo gylį;
-Per RS232 portą gali perduoti duomenis į personalinį kompiuterį duomenų bazės kūrimui;
-Markerio informacijos nuskaitymą iki 1,5m atstumu;
-Informacijos įrašymą į markerį atstumu iki 30cm;
-Atmintyje talpina informaciją iki 100 nuskaitytų ir 100 įrašytų markerių.

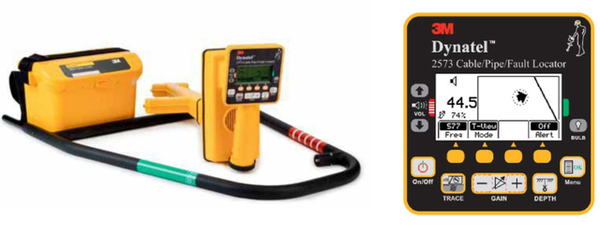

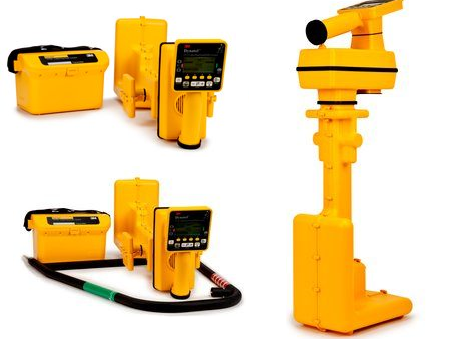

3.2.Vamzdžių/kabelių/pažeidimų/zondų ieškikliai 3M 2573-iD
Nauja 3M™ Dynatel™ ieškiklių 2500 serija pristato rinkai naujas funkcijas,įskaitant trasos atvaizdavimą ekrane,panaudojant itin precizinių antenų rinkinį,kad užtikrintų didžiausią patikimumą ieškant požeminių trasų.
Produkto savybės:
- Ieškomos komunikacijos atvaizdavimasekrane;
- 6 aktyvūs dažniai tiesioginiam prijungimui;
- 4 indukciniai dažniai su maksimalia leidžiama išėjimo galia;
- Visų dažnių veika prisijungus tiesiogiai– 4 vienu metu;
- Automatinis varžos parinkimas;
- Varžometras su aukštos įtampos aptikimu;
- Tvirtas prietaisas, pramoniniam temperatūros intervalui;
- 240VAC išėjimo apsauga;
- Įprastiniai šarminiai (“C”) elementai
- Įkraunamos baterijos komplektas.
2500 serijos techniniai parametrai:
Ieškiklis
Kabelio/vamzdžio trasos ieškojimas:
-Ieškojimo veikos Kryptinis pikas/nulis,specialus pikas, indukcinis pikas;
-Aktyvūs aptikimo dažniai 577, 1 kHz, 8 kHz, 33 kHz, 82kHz, 133 kHz;
-Pasyvūs aptikimo dažniai 31.5 kHz (CATV)15 - 30 kHz (ŽD);
-Elektros tinklai 50/50ž/50a, 100Hz (katodinėapsauga);
-Išoriniai dažniai 512, 560, 640;
-Vartotojo pasirinkti dažniai 0-999; iki keturių dažnių;
-Gylio rodmenų tikslumas 2-10% priklausomai nuo gylio;
-Maksimalus aptikimo gylis Iki 914cm;
-Pažeidimo paieška (2573 mod.) 10/20 – pažeidimo kryptimi;
Fiziniai parametrai:
-Svoris (su baterijomis) 1,8:/2,3 kg (pagal modelį).
Maitinimas:
-Baterijų skaičius ir tipas 8 x “AA” (LR6) šarminiai elementai;
-Baterijų tarnavimas 30 val.
Generatorius.
Trasos paieška:
- Paieškos dažniai 577; 1kHz; 8kHz; 33kHz;82kHz; 133kHz; visi*
- Išėjimo galia Maks. 12W;
- Indukcijos dažniai 8kHz; 33kHz; 82kHz; 133kHz;
Pažeidimų paieška (tik 2573 modeliuose):
- Pažeidimo paieškos dažniai 10/20 – pažeidimo šaltinis;
- Trasos ieškojimo dažniai
pažeidimo paieškos veikoje 577Hz, 33kHz;
Varžomatis – grandinės tyrimas
- Varžos matavimas 0-10 M
- Garsinis signalas Nuolatinis, pulsuojantis, jokio.
Tiesioginio pajungimo išvadas
- Maksimali įtampa 70V;
- Maksimali srovė 0,75A;
- Išvado apsauga 240V.
Maitinimas:
- Baterijų skaičius ir tipas 6 x “C” tipo šarminiai elementai.
- Baterijų tarnavimas 10/40 val. esant normaliam/aukštam išvado lygiui
- Išorinis maitinimas 9-18V nuolatinė (DC)Sistema
Sistema.
Aplinka:
- Drėgmės apsauga IP54;
- Naudojimo temperatūra -20°C iki 50°C
- Saugojimo temperatūra -20°C iki 70°C
- Atitiktis reikalavimams FCC-CFR47 (dalis 15), CE
4.Prietaisai darbui su žymėjimo juostomis ir virvėmis.
