Ryšio kanalizacijos šulinių žymėjimas.Reperis

Ryšių kanalizacijos šuliniai žymimi žymėjimo ženklais (reperio lentelės). Ženklai tvirtinami ant pastato sienų, metalinių ir gelžbetoninių elektros ir telefono tinklų atramų ar tvorų. Jų tvirtinimo aukštis 1,5-2,0m .Reikalui esant ženklai tvirtinami ant gelžbetoninių stulpelių: 0,75m aukštyje mieste ir 1,5m aukštyje už miesto ribų.

1.Reperis. Tai g/b kabelio (kanalizacijos) žymėjimo stulpelis. Stulpelio gabaritai 130x130x1450mm. Pagamintas iš betono, kurio markė 200. Statomas posūkio vietose, kur arti nėra pastato.

2.Reperio lentelė. Tai ryšių kanalizacijos šulinio žymėjimo ženklas. Lentelė gali būti pagaminta iš sintetinės medžiagos ar iš aliuminio plokštelės.Tai 120x120mm išmatavimų žymėjimo lentelė (plokštelė)  su apvalintais kampais ir keturiomis tvirtinimo kiaurymėmis kampuose.

Žymėjimo lentelės kairiajame viršutiniame kampe nurodoma viešųjų ryšių tinklų įrenginio piktograma (ryšiai,nuotekos,vandentiekis), dešiniajame viršutiniame kampe gali būti nurodomas movos arba šulinio numeris. Viduryje – krypties rodyklė, po kuria nurodomas nuotolis centimetrais nuo ženklo iki įrenginio. Dešinėje ar kairėje rodyklės pusėse nurodomi įrenginio nuotoliai centimetrais nuo ženklo plokštumai statmenos linijos, išvestos per viduriniąją rodyklę.

 Reperio lentelės gali būti gaminamos:

   2.1.Iš aliuminio plokštės,įspaudžiant atitinkamus ženklus ir nudažant;

   2.2.Išliejamas ,naudojant dviejų skirtingų spalvų plastikus,užliejant vieną ant kito;

   2.3.Išpjaunant iš PVC plastiko ir užrašus užnešant  su dažais,turinčiais įsigerančių tirpiklių.



Reperio lentelės pagamintos iš PVC plastiko.Gali būti 1,2,3mm storio.Panaudoti dažai "Solvent" su tirpikliu,įsigerantys į plastiką.Lentelė prie  plytų sienos tvirtinama "skystomis vinimis".

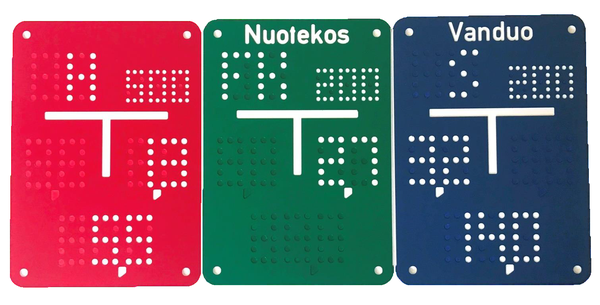

2.4.Ženklai gaminami iš dvisluoksnio plastiko, kuris CNC robotizuotos įrangos pagalba, išfrezuoja reikalingą piešinį. Reikiami skaičiai formuojami naudojant vandeniui atsparų permanentinį markerį, uždažant reikiamas kiaurymes atitinkamuose laukuose.Taip gaminami ženklai, kurie naudojami žymėti komunikacijas:ryšių kanalizacijos šulinius, vamzdynus, kabelius, vandentiekio ,nuotekų kanalizacijos šulinius, dujofikacijos sklendes ir t.t.

Gabaritai:120x120mm.

2.4.1.Požeminių komunikacijų ženklas "Ryšių kanalizacijos šulinys".Reperio lentelė.ZN Kodas 486071

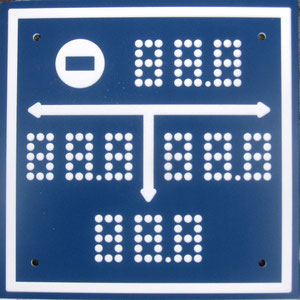

 Ryšio kanalizacijos šulinių žymėjimo ženklai gaminami iš sintetinės medžiagos, plokštelių formos, 120 mm x 120 mm dydžio.Ryšių kanalizacijos šulinių žymėjimo ženklai yra mėlyni su baltais užrašais. Plokštelių kampuose padarytos skylutės ženklui pritvirtinti. Ženkle pavaizduota: kairiajame viršutiniame kampe – šulinio ženklas (piktograma), viduryje – krypties rodyklė, po kuria nurodomas nuotolis centimetrais nuo ženklo iki šulinio. Dešinėje ar kairėje rodyklių pusėse nurodomi ryšių kanalizacijos šulinio nuotoliai nuo ženklui statmenos linijos, išvestos per viduriniąją rodyklę.

   Ženklai gaminami iš dvisluoksnio plastiko, kuris CNC robotizuotos įrangos pagalba, išfrezuoja reikalingą piešinį. Reikiami skaičiai formuojami naudojant vandeniui atsparų permanentinį markerį, uždažant reikiamas kiaurymes atitinkamuose laukuose.Taip gaminami ženklai, kurie naudojami žymėti komunikacijas:ryšių kanalizacijos šulinius, vamzdynus, kabelius, vandentiekio ,nuotekų kanalizacijos šulinius, dujofikacijos sklendes ir t.t.

Gabaritai:120x120mm.

2.4.2.Požeminių komunikacijų ženklas "Vandentiekis".Reperio lentelė.ZN Kodas 486080

Ženklai gaminami iš dvisluoksnio plastiko, kuris CNC robotizuotos įrangos pagalba, išfrezuoja reikalingą piešinį. Reikiami skaičiai formuojami naudojant vandeniui atsparų permanentinį markerį, uždažant reikiamas kiaurymes atitinkamuose laukuose.Taip gaminami ženklai, kurie naudojami žymėti komunikacijas:ryšių kanalizacijos šulinius, vamzdynus, kabelius, vandentiekio ,nuotekų kanalizacijos šulinius, dujofikacijos sklendes ir t.t.

Gabaritai:120x120mm.

2.4.3.Požeminių komunikacijų ženklas "Nuotekų kanalizacija".Reperio lentelė.ZN Kodas 486081

Ženklai gaminami iš dvisluoksnio plastiko, kuris CNC robotizuotos įrangos pagalba, išfrezuoja reikalingą piešinį. Reikiami skaičiai formuojami naudojant vandeniui atsparų permanentinį markerį, uždažant reikiamas kiaurymes atitinkamuose laukuose.Taip gaminami ženklai, kurie naudojami žymėti komunikacijas:ryšių kanalizacijos šulinius, vamzdynus, kabelius, vandentiekio ,nuotekų  kanalizacijos šulinius, dujofikacijos sklendes ir t.t.

Gabaritai:120x120mm.

2.5.Naujo standarto (DIN 4067-C) požeminių komunikacijų ženklai

Techniniai duomenys:

Matmenys: 140 mm x 100 mm

Plastiko storis: 1.5 mm

Plastiko apdirbimas: Giluminis graviravimas freza

Atsparumas išorės poveikiams: Taip

Skaičių ir raidžių žymėjimas: Markeriu (dažų pagrindu)

3.Reperių laikikliai- stovai.

Reperių laikikliai (stovai)-tai komunikacinių ženklų laikikliai pagaminti ir iš metalo.Jie sulenkiami iš gamykloje cinkuoto 32mm vamzdžio (minimalus sienelės storis 2,9mm ).Reperio laikiklis pagamintas iš 1,5mm cinkuotos skardos,o jo profilis suformuotas taip,kad lentelė tvirtintūsi per vidurį sulenkto vamzdžio,prie kurio ji privirinama taškiniu būdu.Tai reperio lentelę dalinai apsaugo nuo mechaninių pažeidimų.Apačioje,150mm nuo apačios,yra privirinta metalinė plokštelė iš 2mm storio cinkuotos skardos,kurios gabaritai yra 30x220mm. Virinimo vietos užpurškiamos skystu cinku.Naujo tipo stovai atsparūs korozijai, UV spinduliams.Ant vieno stovo gali būti sumontuotos keleto rūšių žymėjimo ( reperio) lentelės.Žymėjimo lentelės gabaritai yra 120x120mm.

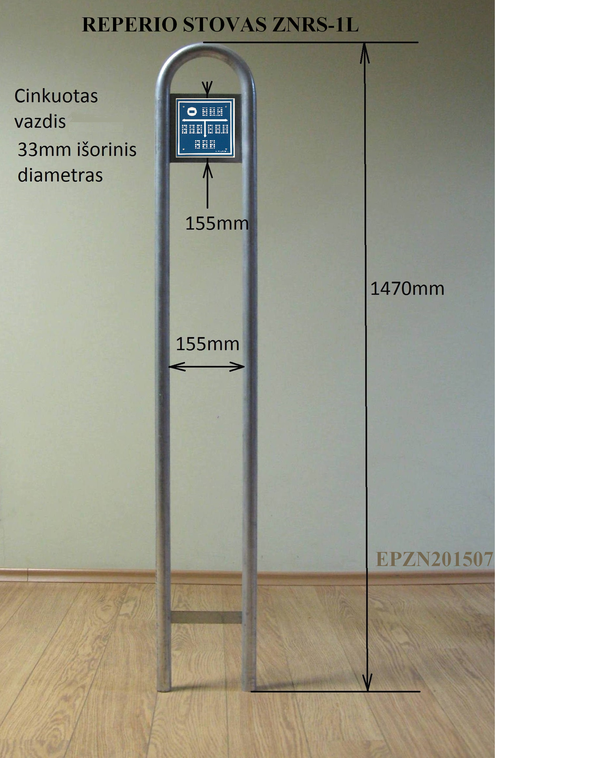

 Reperio stovo gabaritai:1470x220mm.

 Reperio stovo svoris:apie 7kg.

Reperių laikikliai gaminamai:

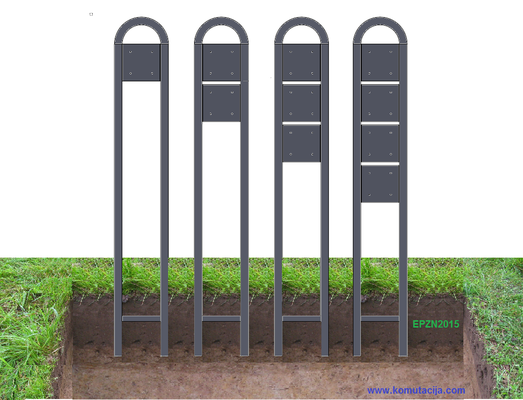

  -Reperio laikiklis 1 lentelei-   ZN kodas 486101;

  -Reperio laikiklis 2 lentelėms-ZN kodas 486102;

  -Reperio laikiklis 3 lentelėms-ZN kodas 486103.

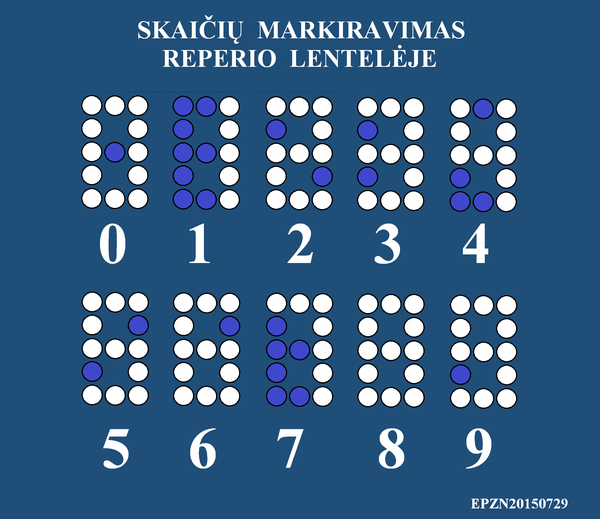

Reperio lentelės skaičių markiravimo pavyzdys.Uždažomi tik nereikalingi išfrezuoti segmentai.
