OPTINIO SPINDULIAVIMO GALIOS MATUOKLIAI.

Tai daugiafunkcinis prietaisas:

1.Optinės galios matuoklis .

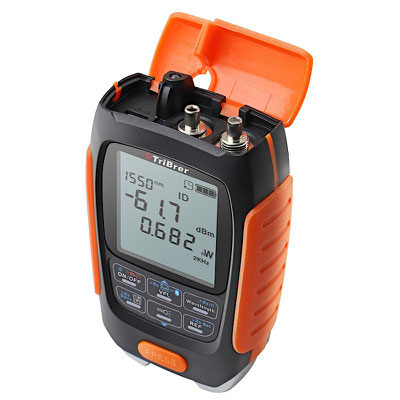

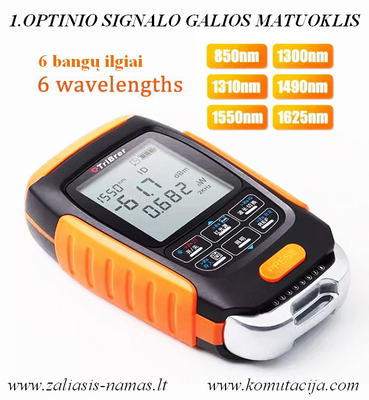

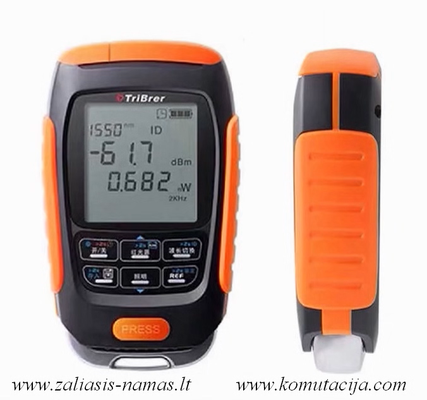

„TriBrer APM58NC-V15“ optinės galios matuoklis yra matavimo prietaisas, skirtas optinės galios nuostoliams (silpnėjimui) matuoti šviesolaidžio linijose. Jis buvo sukurtas atsižvelgiant į naudojimo paprastumą ir didelį patikimumą. Turi šešis kalibruotus bangos ilgius:850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm.Tai leidžia dirbti tiek su vienmodžiais SM tiek su daugiamodžiais optiniais kabeliais. Prietaisas turi universalų antgalį,kuris tinka jungtims su 2,5 mm diametru (FC ir SC).

Matavimo funkcijos.

Skaitiklio matavimo diapazonas yra nuo -50 iki +26 dBm, matavimo tikslumas - 0,2 dB ir skiriamoji geba - 0,01 dB. Atskaitos vertės atminties funkcija leidžia savarankiškai nustatyti atskaitos taškus kiekvienam bangos ilgiui. Įrenginys leidžia išmatuoti absoliučiąją galią (mW, dBm). Integruota „flash“ atmintis leidžia išsaugoti iki 500 matavimo rezultatų ir bet kada juos priminti.

Funkcionalumas.

„APM58NC-V15“ turi didelį, lengvai skaitomą nespalvotą LCD ekraną su patogia grafine sąsaja. Ekranas, be kita ko, leidžia matyti akumuliatoriaus įkrovos būseną,matuojamą bangos ilgį ir tt.

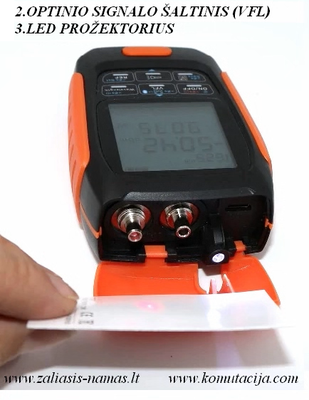

2.Optinio signalo šaltinis (VFL).

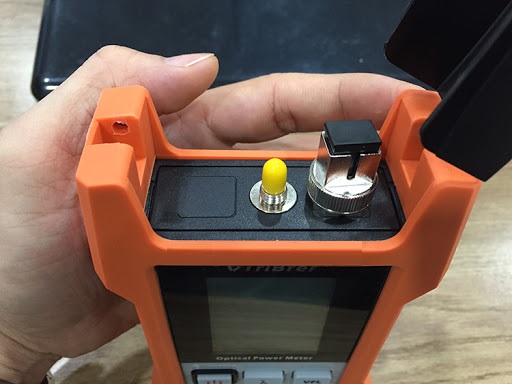

„TriBrer APM58NC-V15“ turi vizualiųjų gedimų aptikimo modulį (raudonos spalvos optinio signalo šaltinį), leidžiantį greitai ir tiksliai nustatyti optinių skaidulų pažeidimo vietą, naudojant matomą šviesą, kurios bangos ilgis yra 650 nm, o galia - 15 mW,spalva-raudona.

Optinio signalo šaltinis turi du rėžimus:

-ištisinė šviesa;

-pulsuojanti šviesa,kuri leidžia greičiau pastebėti gedimą ar atrinkti skaidulą.

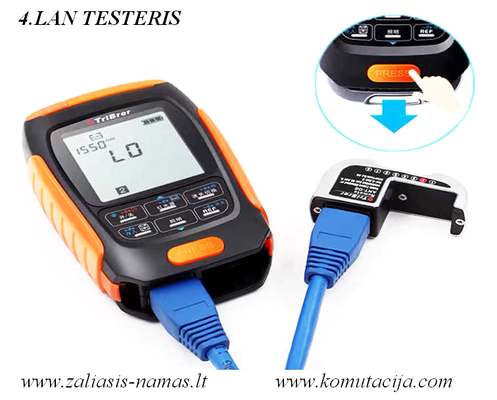

3.LAN testeris.

Apatinėje prietaiso dalyje yra integruotas RJ45 prievadas (lizdas)-siūstuvas ir nuimamas imtuvas su 8 LED indikatoriais.Tai leidžia tikrinti neekranuotus UTP kompiuterinius kabelius ar RJ45 kištuko užspaudimo teisingumą.Prie RJ45 siūstuvinės dalies lizdo galima prieiti paspaudus apatinėje prietaiso dalyje pailgą oranžinį mygtuką su užrašu „PRESS“.

4.LED prožektorius.

Prietaisas viršutinėje dalyje turi LED prožektorių,kuris yra įjungiamas/išjungiamas paspaudus apatinėje jungtukų eilėje vidurinį mygtuką su prožektoriaus ikona.

Prietaisas pasišymio mobilumu.Turi 450mAh talpos bateriją.Skaitiklis turi automatinio išjungimo funkciją, prailginančią darbo laiką.

Prietaiso savybės:

  -platus išmatuotų bangų ilgių diapazonas: 850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm;

  -galios matuoklio interfeisas- 2,5mm GPI;

  -galios detektoriaus tipas InGaAs;

  -matavimo ribos: -50 iki +26 dBm;

  -didelis matavimo tikslumas:+/ -0,2dB;

  -automatinis išjungimas;

  -didelis, lengvai skaitomas ekranas;

  -foninis apšvietimas;

  -maitinamas iš akumuliatoriaus;

  -matavimo rezultatų atmintis;

  -duomenų interfeisas:USB;

  -darbinis temperatūrų diapazonas: -10~50 C;

  -kompaktiški matmenys: 98x59x27mm (HxWxD);

  -svoris:100gr.;

Rinkinyje: matuoklis, USB laidas, diržas.

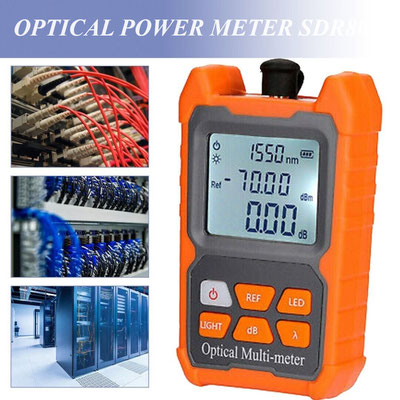

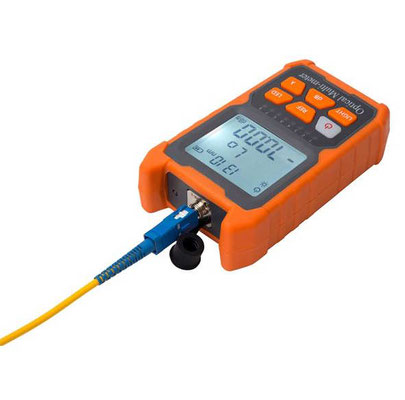

Optinio signalo galios matuoklis yra mažų (delno dydžio) gabaritų,geras kaina/kokybė santykis.Šis ekonomiškas optinės galios matuoklis naudojamas TELCO ir plačiajuosčiuose optiniuose tinkluose optinės galios ir įnešamų nuostolių matavimui vienamodžiame (SM) ir daugiamodžiame (MM) kabelyje.Sverdamas tik 0,14kg. šis galios matuoklis idealiai tinka matavimams lauko sąlygomos.

STD800 mini optinis galios matuoklis leidžia matuoti aštuonių bangu optinio signalo galingumą.Tai užtikrina platų bandymų diapazoną.Turi ergonomiška prietaisą apsauganti guminį korpusą.Turi ekrano pašvietimą.

Specifikacija.

1.Matuoklis veikia aštuonių ilgių bangų diapazonuose (850nm,980,1300nm,1310nm,1490nm,1550nm,1625nm,1650nm).

2.Matuojamo galingumo diapazonas yra nuo -70dBm iki +10dBm.

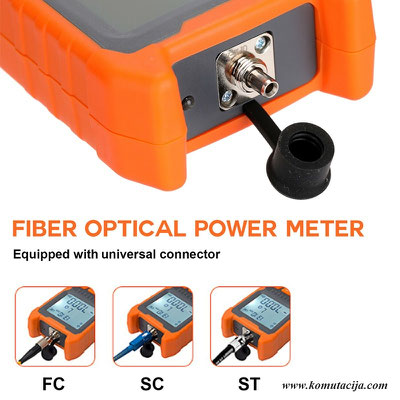

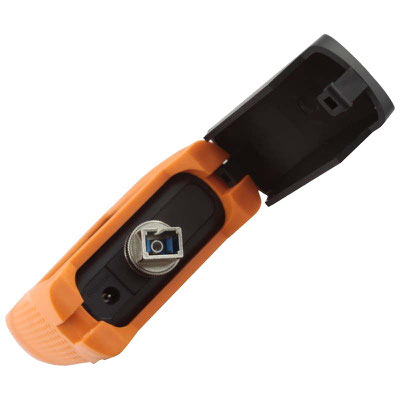

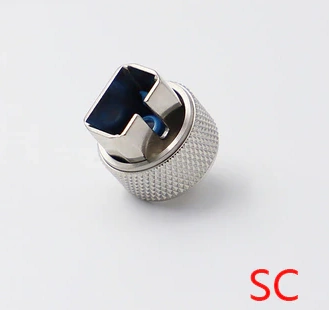

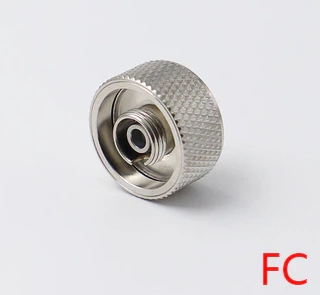

3.Universalus adapteris FC,SC ir ST jungtims pajungti (universali jungtis ir FC tipo adapteris).

4.Detektorius InGaAs;

5.%nešamo slopinimo matavimas (dB) ir optinės galios (dBm,?W);

6.Daugiamodžių (MM) ir vienamodžių (SM) kabelių matavimas;

7.Didelis LCD ekranas su pašvietimu;

8.Ekrano skiriamoji geba 0,01%;

9.Maitinimas 2vnt.AAA tipo baterijų;

10.Baterijų lygio indikatorius;

11.Automatinis išsijungimas po 10min nenaudojimo;

12.Baterijų nepertraukiamo darbo laikas apie 72val.galios matavimo rėžime,atjungus LCD pašvietimą;

13.Saugojimo temperatūra ,° C -40 iki +70;

14.Darbo temperatūra ,° C -10 iki +50;

15.Gabaritai 112x66x30mm;

16.Svoris 140gr.

Pastaba.Galimos prietaiso modifikacijos su integruotu VFL (2mW,10mW,20mW,50mW) ir LAN testerio funkcija.

Panašaus tipo prietaisai:

Optinio signalo galios matuoklis PM58NC-V20 keturi viename.Prekės kodas: 550724

Optinio signalo galios matuoklis OPM 6B-70+10dB.Prekės kodas: 550715

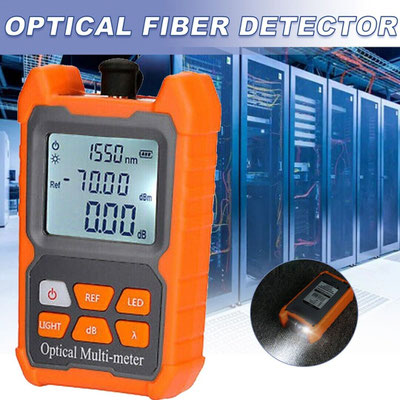

Trumpas vartojimo aprašymas

1. Trumpas įjungimo/išjungimo mygtuko paspaudimas įjungia galios matuoklį.Norint išjungti galios matuoklį-įjungimo/išjungimo mygtuką nuspaudus reikia palaikyti ilgiau kol prietaisas išsijungs.? Automatinio išjungimo funkcija įjungta pagal numatytuosius nustatymus (10 minučių). Automatinio išjungimo funkciją galima įjungti arba išjungti paspaudus šį įjungimo/išjungimo mygtuką. Maitinimo piktograma viršutiniame kairiajame ekrano kampe atitinkamai įjungiama arba išjungiama.

Ilgai paspauskite šį klavišą, išjunkite.

2. ŠVIESA.(LIGHT) mygtukas.

Foninio apšvietimo įjungimas / išjungimas: trumpai paspauskite, kad įjungtumėte foninio apšvietimo funkciją, tada išjunkite foninį apšvietimą.

3.Trumpai paspaudus šį klavišą, galima atlikti santykinės optinės galios testą (įterpimo praradimo bandymą) arba absoliučios galios testą. Įjungus santykinės galios bandymo režimą, ekrano apačioje rodomas įterpimo nuostolis (dB), o antroje ekrano eilutėje – atskaitos vertė. Atidarykite RJ45 testavimo režimą po 3 sekundžių, tada trečioje eilutėje parodykite RJ45 ir išeikite iš RJ45 bandymo režimo.

4.REF mygtukas.

Paspauskite šį klavišą, kad nustatytumėte esamą optinę galią kaip pamatinę vertę ir įeitumėte į santykinės optinės galios bandymo (įterpimo praradimo bandymo) režimą. Antroje ekrano eilutėje bus rodoma nustatyta atskaitos vertė, o trečioje eilutėje bus rodoma santykinė galios vertė (įterpimo nuostoliai dB).

5.λ. Bangos ilgio nustatymo mygtukas.

Galima pasirinkti aštuonis skirtingus bandymo bangos ilgius: 1310, 1550, 1490, 1625, 1650, 850, 1300 ir 980, o pasirinktas bandymo bangos ilgis rodomas viršutiniame ekrane.

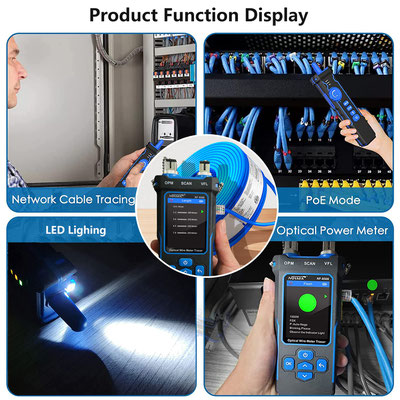

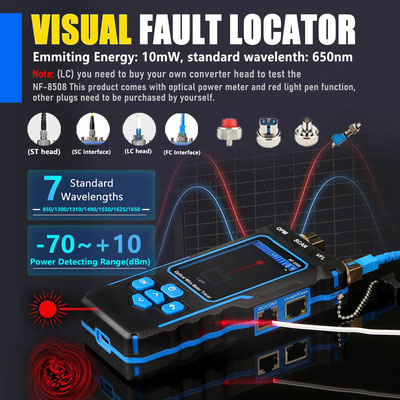

NF-8508 šviesolaidinių kabelių ir vytos poros LAN kabelių testeris (VFL, OPM, POE, Port flash, Ilgio matavimas)

Šviesolaidinių kabelių matuoklis VFL – tikrina skaidulų gedimus skleidžiant raudono lazerio šviesą 650nm bangos ilgio.Leidžia pamatuoti optinę galią bei šviesos slopinimo vertę.

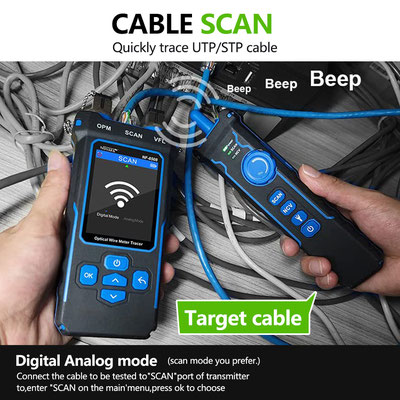

Wire Map – tikrina trumpųjų jungimų, atvirų grandinių ir kryžminių gedimų LAN tinkle.

Turi LAN tinklo praskambinimo siūstuvą ir Imtuvą – galite greitai ir tiksliai nustatyti tikslinio laido vietą laidų krūvoje.Naudodami imtuvą su reguliuojamu signalo jautrumu,galite rasti kabelius iš sujungtų kabelių, skirtingose patalpose, sienose ir ant lubų iki 300m atstumu.Tamsiuoje darbo aplinkoje idealiai tinka LED pašvietimo lemputė,sumontuota prietaiso imtuve.

Prievado blykstė – nustatykite atitinkamą jungties prievadą, stebėdami tą patį mirksėjimo dažnį jungiklio/maršrutizatoriaus prievade, prie kurio prijungtas tikslinis kabelis.

Ilgio testas – išmatuoja CAT5 / CAT6 kabelių ilgį iki 200 m, jį galima išmatuoti metrais, jardais arba pėdomis. Jei yra pažeistų porų, matysite atstumą iki pažeidimo.

PoE testas – gali patikrinti standartinio PoE įrenginio informaciją, pvz., PoE įtampą, maitinimo šaltinio poliškumą, maitinimo režimą ir PSE tipą.

HD ekranas – Palyginti su ankstesniais modeliais, NF-8508 turi geresnę didelės raiškos ekraną su vaizdinėmis piktogramomis, todėl lengviau stebėti detalius skirtingų režimų parametrus, tokius kaip tęstinumas, nuskaitymas, prievado blykstė, ilgis, VFL, OPM .ett

QC testas – tikrina kompiuterinio kabelio RJ45 kištuko užspaudimo kokybę.

NCV: Nekontaktinis imtuvo įtampos detektorius padidina saugumą ir sumažina įrenginių sugadinimo tikimybę.

Akumuliatoriaus veikimo laikas ilgesnis – tinkinkite foninio apšvietimo išjungimo ir automatinio išsijungimo laiką ir įkraukite integruotą ličio bateriją universaliu C tipo laidu.

Funkcijos:

1.LCD ekranas

2.SC tipo optinė jungtis-lizdas

3.Rj45, RJ11 vytos poros lizdai

4.Optinio kabelio lazerio VFL funkcija iki 20km

5.Optinio kabelio galios matavimas prie (850/130/1310/1490/1550/1625) nm

6.Matavimo vienetų jungiklis: dBm, dB arba MW, uw, nw

7.REF jungiklis, -70 ~ +10

8.Lan kabelių skanavimas,

9.Lan kabelio pažeisto atstumo matavimas ( paklaida 40-50 cm)

10.Lan kabelio poravimo skanavimas

11.PoE standarto identifikavimas

    Gamintojas NOYAFA

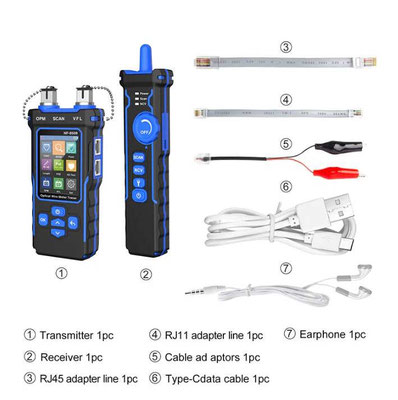

Komplektacija:

Daugiafunkcinis siūstuvas -1

Imtuvas -1

RJ11 laido adapteris -1

RJ45 kabelio adapteris -1

Spaustukas "Krokodilas"-1

Ausinė -1

C tipo laidas -1

Vartotojo vadovas -1.

NF-8508 USER MANUAL

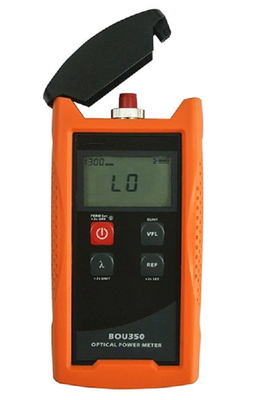

Optinio signalo galios matuoklis „TriBrer BOU350C“ yra kompaktiškas matavimo prietaisas, skirtas optinės galios nuostoliams (silpnėjimui) matuoti šviesolaidinėse linijose. 850 nm, 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm bangų ilgio kalibravimas leidžia dirbti tiek su vienamodžiu (angl.Singemode), tiek su daugiamodžiu (angl.Multimode) optiniais kabeliais.Universalus bandymo antgalis tinka jungtims su 2,5 mm įvorėmis.

Matavimo funkcijos.

BOU350C matavimo diapazonas yra nuo -50 iki +26 dBm, matavimo tikslumas 0,2 dB, o skiriamoji geba -0,01 dB. Pamatinės vertės atminties funkcija leidžia išsaugoti šiuo metu rodomą matavimo vertę kaip atskaitą. Prietaisas leidžia matuoti absoliučią galią (mW, dBm).

Prekės savybės:

-Mobilumas ir funkcionalumas;

-Platus išmatuotų bangų ilgių diapazonas;

-Didelis matavimo tikslumas;

-Skaitmeniniame daugiafunkciniame ekrane yra foninis apšvietimas ir automatinio išjungimo funkcija, leidžianti pratęsti testerio darbo laiką iki 100 valandų;

-Ekranas leidžia min. peržiūrėti akumuliatoriaus įkrovimo būseną, šiuo metu išmatuotą bangos ilgį ir pan.

-Galimybė dirbti su baterija arba iš ~230V tinklo per pridėtą komplektacijoje adapterį;

-Kompaktiški matmenys.



Specifikacija.

-Kalibruoti bangų ilgiai: 1300 nm, 1310 nm, 1490 nm, 1550 nm, 1625 nm, 850 nm;

-Matavimo diapazonas: nuo -50dBm iki + 26dBm;

-Jungties tipas:Universalios 2,5 mm jungtys (komplekte yra pridėtas SC Simplex adapteris);

-Galios detektoriaus tipas:„InGaAs“ detektorius;

-Tikslumas: 0,2 dB;

-Skiriamoji geba: 0,01 dB;

-Papildomos funkcijos: automatinis išjungimas, foninis apšvietimas;

-Integruotas šviesos signalo šaltinis VFL:Nėra;

-Duomenų atmintis:Nėra;

-Kompiuterio pajungimas:Netaikoma;

-Korpuso tipas:plastikinis korpusas;

-Darbinė temperatūra: -10 ° C ~ + 50 ° C;

-Leistina santykinė drėgmė: 5% - 90%, nekondensuojama;

-Maitinamas: 2AA * 2 baterijos arba kintamosios/nuolatinės srovės maitinimo adapteris;

-Autonomija: iki 100 val;

-Matmenys: 160 x 75 x 32 mm;

-Svoris: 0,18 kg.

Gamintojas: TriBrer.

Vartotojo instrukcija.

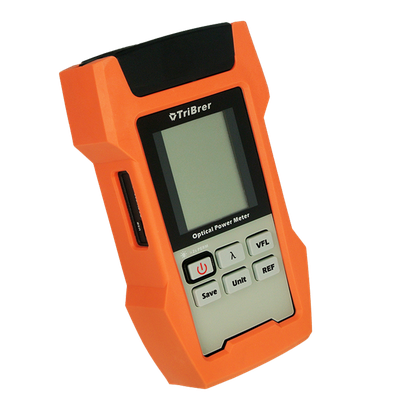

Optinio signalo galios matuoklis AOP100C.

Matuoklis veikia šešių ilgių kalibruotų bangų diapazonuose - ( 850nm / 1300nm / 1310nm / 1490nm / 1550nm / 1625nm );

Matuojamo galingumo diapazonas yra nuo -50dBm iki +26dBm.;

1000 matavimo rezultatų išsaugojimas;

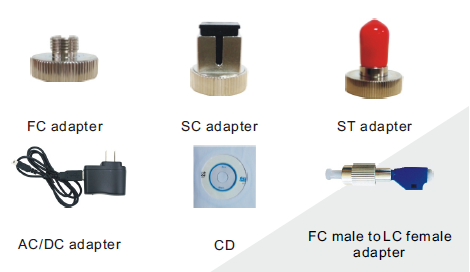

Galima naudoti FC, SC ir ST adapterius ( universali jungtis ir FC tipo adapteris );

Integruotas šviesos signalo šaltinis VFL 10mW;

Įnešamo slopinimo matavimas ( dB ) ir optinės galios ( dBm,μW );

Daugiamodžių ( MM ) ir vienamodžių ( SM ) kabelių matavimas;

Didelis LCD ekranas su pašvietimu;

Skiriamoji geba: 0,01 dB;

Baterijų nepertraukiamo darbo laikas virš 200 val., atjungus LCD pašvietimą;

Baterijų lygio indikatorius;

Automatinis išsijungimas po 10 min. nenaudojimo;

Maitinimas : AA * 3 baterijas arba kintamosios ir nuolatinės srovės maitinimo adapteris;

Saugojimo temperatūra ,° C -20 iki +60;

Darbo temperatūra ,° C -10 iki +50;

Gabaritai :170mm * 97mm * 38mm;

Svoris 380 gr.

Specifikacija ir vartotojo instrukcija

AOP100 OPM manual.pdf

AOP100 Optical Power Meter.pdf

AOP100 software V0.2.4.zip

PASTABA:Vežamas pagal išankstinį užsakymą.

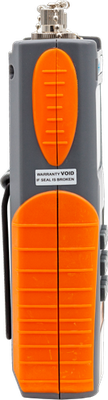

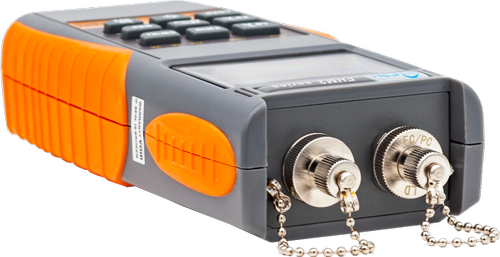

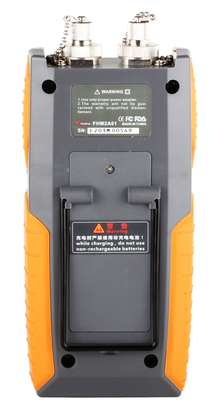

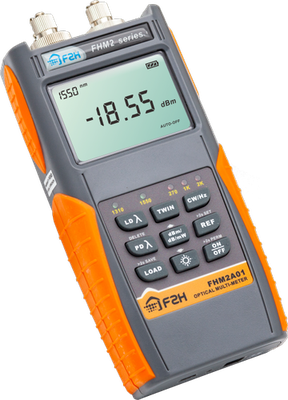

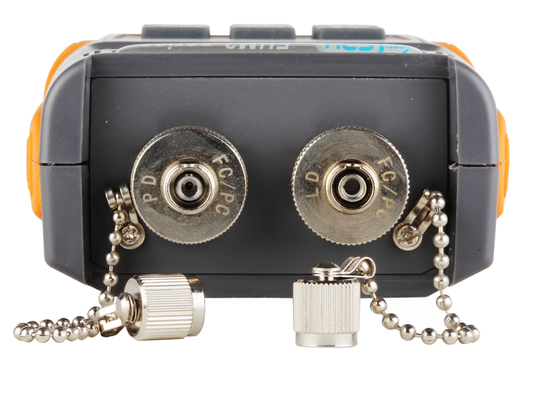

Optinės galios matuoklis Grandway FHM2A01 (1310/1550nm, -70dBm+10dBm).

Optinės galios matuoklis Grandway FHM2A01 – nebrangus testeris, skirtas optinio pluošto testavimui.

Matavimo prietaisas Grandway FHM2A01 sujungia galios matuoklio funkcijas su 2 bangų šviesos šaltiniu (1310/1550nm) ir galios matuoklį,kuris palaiko 850/1300/1310/1490/1550 / 1625 nm bangas, kurių galios diapazonas yra -70 dBm + 10 dBm.Todėl vienu įrenginiu galima matuoti optinę galią ir signalo slopinimą.Todėl tai idealus matavimo įrankis šviesolaidinį tinklą aptarnaujančiam personalui.

Optinės galios matuoklis turi papildomą funkciją,tai automatinis bangos ilgio (1310/1490/1550) aptikimas esant galiai ≥ -40dBm.

Matavimo prietaisas Grandway FHM2A01 turi didelę matavimo rezultatų įrašymo talpą (iki 999 matavimų), dėl ko matavimai atliekami greitai, o rezultatus galima perkelti į kompiuterį per USB jungtį.

Galios matuoklio parametrai

Pavadinimas

Parametrai

Kalibruotos bangos (nm) Jungtis Atmintis (duomenų talpa) Etaloninė vertė Rodomi vienetai Ekrano tikslumas (dB) Matavimo klaida Atpažintos bangos Moduliacijos identifikavimas Matavimo diapazonas (dBm) Šviesos šaltinio parametrai Šviesos šaltinio išvesties bangos (nm) Jungtys Moduliacija (Hz) Išėjimo galia Ilgalaikis stabilumas (8 val.) Trumpalaikis stabilumas (15 min.) Bangos atpažinimo signalas Automatinis išjungimas Bendrieji parametrai Galia PC sąsaja Baterijos veikimo laikas Laikymo temperatūra Darbinė temperatūra Santykinė drėgmė Matmenys (mm) Svoris (g) -

850/1300/1310/1490/1550/1625 FC / PC, SC / PC keičiami 999 Taip dB / dBm / mW / uW 0,01 +/- 5% 1nW 1310/1550 / (įvesties galia> -40 dBm) 270 Hz / 1 KHz / 2 KHz (įvesties galia > - 40 dBm) -70 iki +10 - 1310/1550 fiksuotas FC / PC 270, 1 tūkst., 2 tūkst - 5 dBm +/- 0,5 dB +/- 0,1 dB @ 1310 / 1550 nm +/- 0,05 dB @ 1310 / 1550 nm Taip Taip - 2vnt NiHM 1,2V, 2000mAh; AC / DC maitinimo šaltinis USB > 100 valandų (lazeris išjungtas) -20 ~ +70 -10 ~ +50 <90 % (nekondensuojantis) 168L × 76W × 45H 260



Optinio spinduliavimo galios matuoklis SD503 yra mažų (delno dydžio) gabaritų,geras kaina/kokybė santykis.Šis  ekonomiškas optinės galios matuoklis naudojamas TELCO ir plačiajuosčiuose optiniuose tinkluose optinės galios ir  įnešamų nuostolių matavimui vienamodžiame (SM) ir daugiamodžiame (MM) kabelyje.Sverdamas tik 0,16kg. šis galios matuoklis idealiai tinka matavimams lauko sąlygomos.

   Matuoklis veikia šešių ilgių bangų diapazonuose (850nm,1300nm,1310nm,1490nm,1550nm,1625nm).

   Matuojamo galingumo diapazonas yra nuo -50dBm iki +26dBm.

      Galima naudoti FC,SC ir ST adapterius (universali  jungtis ir FC tipo adapteris).

 Prietaiso įpatybės:

 - detektorius InGaAs;

 - įnešamo slopinimo matavimas (dB) ir optinės galios (dBm,μW);

 - daugiamodžių (MM) ir vienamodžių (SM) kabelių matavimas;

  -didelis LCD ekranas su pašvietimu;

 - Skiriamoji geba 0,01dB;

 - universalus adapteris ( FC,SC ir ST)(universali  jungtis ir FC tipo adapteris);

 - baterijų nepertraukiamo darbo laikas  apie 130val.,atjungus LCD pašvietimą;

 - baterijų lygio indikatorius;

 - automatinis išsijungimas po 10min nenaudojimo;

 - maitinimas  3vnt.AAA tipo baterijų;

 - saugojimo temperatūra ,° C -20 iki +70;

 - darbo temperatūra ,° C -10 iki +50;

 -Gabaritai 125x65x29mm;

 -Svoris 160gr.

Optinio spinduliavimo galios matuoklis SD502 yra mažų (delno dydžio) gabaritų,geras kaina/kokybė santykis.Šis  ekonomiškas optinės galios matuoklis naudojamas TELCO ir plačiajuosčiuose optiniuose tinkluose optinės galios ir  įnešamų nuostolių matavimui vienamodžiame (SM) ir daugiamodžiame (MM) kabelyje.Sverdamas tik 0,4kg. šis galios matuoklis idealiai tinka matavimams lauko sąlygomos.Matuoklis turi sm8giams atsparų guminį dėklą su atramine pastatome kojele.

   Matuoklis veikia šešių ilgių bangų diapazonuose (850nm,980nm,1310nm,1490nm,1550nm,1625nm).

   Matuojamo galingumo diapazonas yra nuo -50dBm iki +26dBm.

      Galima naudoti FC,SC ir ST adapterius (universali  jungtis ir FC tipo adapteris).

 Prietaiso įpatybės:

 - detektorius InGaAs;

 - įnešamo slopinimo matavimas (dB) ir optinės galios (dBm,μW);

 - daugiamodžių (MM) ir vienamodžių (SM) kabelių matavimas;

  -didelis LCD ekranas su pašvietimu;

 - Skiriamoji geba 0,01dB;

 - universalus adapteris ( FC,SC ir ST)(universali  jungtis ir FC tipo adapteris);

 - baterijų nepertraukiamo darbo laikas  apie 130val.,atjungus LCD pašvietimą;

 - baterijų lygio indikatorius;

 - automatinis išsijungimas po 10min nenaudojimo;

 - maitinimas  1vnt. 9V baterija arba i6orinis maitinimo blokas 9V/1000mA;

 - saugojimo temperatūra ,° C -20 iki +70;

 - darbo temperatūra ,° C -10 iki +50;

 - Gabaritai 170x100x50mm;

 -Svoris 400 gr.

7.1. Brief introduction

With a wide range of functions, ST800 optical power meter is a powerful tool for use in fiber-optic installation and maintenance. Its rugged, durable construction makes it the perfect choice for a wide range of field applications. It is also aimed to a very low cost optical power meter.

ST800 Optical Power Meter can test optical power within the range of 800~1700nm wave length. There are 850nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm, six kinds of wavelength calibration points. It can be used for linearity and non-linearity test and it can display both direct and relative test of optical power.

This meter can be widely used in the test of LAN, WAN, metropolitan network, CATV net or long-distance fiber net and other situations.

7.2. Functions:

1) Multi-wavelength precise measurement

2) Absolute power measurement of dBm or μw

3) Relative power measurement of dB

4) Auto off function

5) Low voltage indication

6) FC adapter

7) Handheld, large LCD backlight display, easy-to-use

8.1.Introduction.

With a wide range of functions, ST800K optical power meter is a powerful tool for use in fiber-optic installation and maintenance. Its rugged, durable construction makes it the perfect choice for a wide range of field applications.

ST800K Optical Power Meter can test optical power within the range of 800~1700nm wave length. There are 850nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm, six kinds of wavelength calibration points. It can be used for linearity and non-linearity test and it can display both direct and relative test of optical power.

This meter can be widely used in the test of LAN, WAN, metropolitan network, CATV net or long-distance fiber net and other situations.

8.2. Functions

8.2.1 Multi-wavelength precise measurement

8.2.2 Absolute power measurement of dBm or xW

8.2.3 Relative power measurement of dB

8.2.4 Auto off function

8.2.5 270, 330, 1K, 2KHz frequency light identification and indication

8.2.6 Low voltage indication

8.2.7 Applicable to versatile adapters (FC, ST, SC, LC)

8.2.8 Handheld, large LCD backlight display, easy-to-use

9.1. Brief introduction

With a wide range of functions, ST800K-U optical power meter is a powerful tool for use in fiber-optic installation and maintenance. Its rugged, durable construction makes it the perfect choice for a wide range of field applications.

 ST800K-U Optical Power Meter can test optical power within the range of 800~1700nm wave length. There are 850nm, 1300nm, 1310nm, 1490nm, 1550nm, 1625nm, six kinds of wavelength calibration points. It can be used for linearity and non-linearity test and it can display both direct and relative test of optical power.

This meter can be widely used in the test of LAN, WAN, metropolitan network, CATV net or long-distance fiber net and other situations.

9.2. Functions

1) Multi-wavelength precise measurement

2) Absolute power measurement of dBm or μw

3) Relative power measurement of dB

4) Auto off function

5) 270, 330, 1K, 2KHz frequency light identification and indication

6) Low voltage indication

7) Automatic wavelength identification (with the help of light source)

8) Store 1000 groups of data

9) Upload test result by USB port

10) Real-time clock display

11) Output 650nm VFL

12) Applicable to versatile adapters (FC, ST, SC, LC)

13) Handheld, large LCD backlight display, easy-to-use

FOD 1202 ir FOD 1202Si optinės galios matuokliai yra išbandyti ekonomiški ,portatyviniai matuokliai ,skirti nemoduliuoto optinio signalo galios matavimui vienamodžiuose (SM) ir daugiamodžiuose (MM) šviesolaidiniuose tinkluose.(Spektro diapazonai: 82-0,88; 1,27-1,34; 1,52-1,58 мкм).Naudojamas tik nuolatinės veikos CW (continuous wave ) signalas.

  Optinės galios matuoklis ,paėmus kartu su FOD 2107-2115 šviesos šaltiniu, yra naudojamas optinio kabelio slopinimui matuoti,šviesolaidinių tinklų bandymams bei techninei priežiūrai.
  Su FOD 1202H,kuriame papildomai yra įmontuotas optinis ateniuatorius, galima atlikti padidinto lygio optinės galios matavimus (iki 25 dBm).
Komplektuojamas kartu su apsaugine guma ir minkštu dėklu.
Keičiami adapteriai: FC, ST, SC, Universalus 2,5 mm, Universal 1.25mm,LC.

RoHS atitiktis.

3 metų garantija.



FOD 1204 ir FOD 1204H optinės galios matuokliai yra išbandyti ekonomiški ,portatyviniai matuokliai ,skirti galios matavimui vienamodžiuose (SM) ir daugiamodžiuose (MM) šviesolaidiniuose tinkluose.

   FOD 1204H matuoklyje papildomai yra įmontuotas optinis ateniuatorius,kas leidžia matuoti padidinto lygio optinę galią (iki +27dBm).
Komplektuojamas kartu su apsaugine guma ir minkštu dėklu.
Keičiami adapteriai: FC, ST, SC, Universalus 2,5 mm, Universal 1.25mm,LC.

RoHS atitiktis.

3 metų garantija.
Pritaikymas:

  -Ultražemo tiesioginio slopinimo matavimas;

  -Aukšto atgalinio atspindžio nuo PC,APC ir super-PC adapterių ir suvirinimo vietų matavimas;

  -Labai mažų įnešamų nuostolių šviesolaidyje ir optinėse jungtyse ,dėl temperatūrinių svyravimų, matavimas;

  -Silpnų galios pokyčių optiniuose jutikliuose matavimas;

  -Optinių ateniuatorių ir šviesos šaltinių kalibravimas;

  -CW  ir moduliuoto optinio signalo testavimas;

    Optinės galios matuoklis 560XL-tai geras pasirinkimas instaliuojant ir testuojant optinius šviesolaidinius tinklus.560XL gali būti naudojamas optinės galios ir  įnešamų nuostolių matavimui vienamodžiame (SM) ir daugiamodžiame (MM) kabelyje (kartu su lazeriniu ar šviesolaidiniu spinduliavimo šaltiniu).

   Matuoklis veiki keturių ilgių bangų diapazonuose (850nm,1300nm,1310nm,1550nm.).

   Matuojamo galingumo diapazonas yra nuo +3 iki -60dBm.

   Prietaisas turi energetiškai nepriklausomą atmintį matavimo rezultatų saugojimui.

   Galima naudoti FC,SC ir ST adapterius.

 Prietaiso įpatybės:

 - Įnešamo slopinimo matavimas (dB) ir optinės galios (dBm);

 -Skiriamoji geba 0,01dB;

 -Matavimų išsaugojimas ir perrašymas;

 - SOC interfeiso adapteriai FC,SC ir ST;

 -Akumuliatoriaus nepertraukiamo darbo laikas  apie 100val;

 -Akumuliatoriaus taupymo rėžimas (Pasirenka pats vartotojas);

 -vandeniui  ir smūgiams atsparus išpildymas.

 -Saugojimo temperatūra ,° C -35 iki +70;

 -Darbo temperatūra ,° C -15 iki +55;

 -Gabaritai 72x142x35mm;

 -Svoris 241gr.

Čia rasite platesnį  Greenlee 560XL aprašymą.

   Optinės galios matuoklis NOYES  CSM1-2 yra mažų (delno dydžio) gabaritų,geras kaina/kokybė santykis.Šis  ekonomiškas optinės galios matuoklis naudojamas TELCO ir plačiajuosčiuose optiniuose tinkluose optinės galios ir  įnešamų nuostolių matavimui vienamodžiame (SM) ir daugiamodžiame (MM) kabelyje.Sverdamas tik 0,18kg. šis galios matuoklis idealiai tinka matavimams lauko sąlygomos.

   Matuoklis veiki keturių ilgių bangų diapazonuose (850nm,1300nm,1310nm,1550nm.).

   Matuojamo galingumo diapazonas yra nuo +6 iki -60dBm.

      Galima naudoti FC,SC ir ST adapterius.

 Prietaiso įpatybės:

 - Įnešamo slopinimo matavimas (dB) ir optinės galios (dBm,μW)

 -daugiamodžių (MM) ir vienamodžių (SM) kabelių matavimas;

 -270,330,1000,2000 Hz toninis atpažinimas ,kiekvienos matuojamos bangos;

 -didelis LCD ekranas su pašvietimu;

 -Skiriamoji geba 0,01dB;

 - universalus adapteris ( FC,SC ir ST);

 -Akumuliatoriaus nepertraukiamo darbo laikas  apie 300val.,atjungus LCD pašvietimą;

 -akumuliatoriaus lygio indikatorius;

 -Akumuliatoriaus automatinis išsijungimas po 5min nenaudojimo;

 -Maitinimas  2vnt. AA tipo baterijų;

 -Saugojimo temperatūra ,° C -30 iki +60;

 -Darbo temperatūra ,° C -10 iki +50;

 -Gabaritai 114x64x32mm;

 -Svoris 180gr.

Čia rasite platesnį NOYES CSM1 aprašymą.
