Kabelinės jūrinės ritės

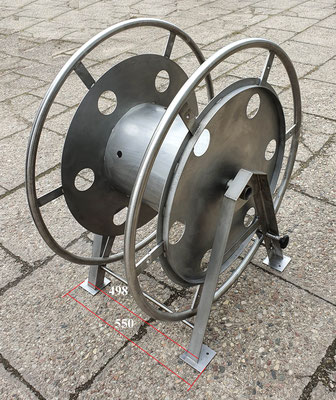

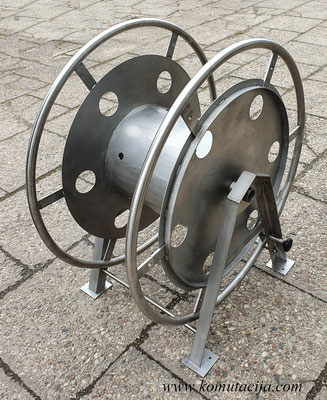

  Kabelinė Jūrinė ritė KJR-2DNP  skirta 38mm lankstaus elektros  kabelio,kurio ilgis yra 45-56m, su 380-415V-3P+E  jungtimi viename gale suvyniojimui ir saugojimui laivo plaukiojimo metu.Kabelinės jūrinės ritės KJR-2DNP  su dviem nerūdijančio plieno diskais aukštis-900,plotis-500mm,gylis 820mm.

Medžiaga –nerūdijantis plienas (NP) AISI 316.Juntis ,kurios ilgis yra  303mm,o diametras 128mm,suvyniojant elektros kabelį,yra patalpinama ritės bųgno viduje.Kad jungtis tilptų būgno viduje,būgno ašis buvo palikta tiktai būgno galuose.

Konstrukcija:

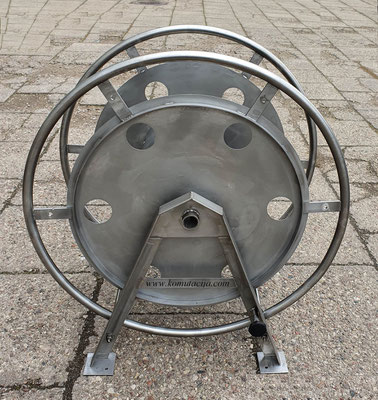

Trapecinės „A“ formos rėmas pagamintas iš NP kampuočio 40x40x5mm.

Sukimo ratas,kurio išorinis diametras yra 820mm,pagamintas iš 25mm NP apvalaus vamzdžio.

„C“ formos ritės būgnas,kurio diametras yra 300mm,o ilgis-350mm ir šoniniai diskai,kurių išorinis diametras yra 620mm pagaminti iš 2mm NP lakšto.    Būgno ašis,kuri yra privirinta būgno kraštuose yra pagaminta iš 25mm NP vamzdžio.Iš vidinės pusės,kad ašis geriau laikytūsi ,abiejose pusėse yra privirintos papildomos 2mm storio NP plokštelės.

  Per visą būgno ilgį,nuo vieno disko iki kito disko, yra išpjauta 155mm pločio kiaurymė,skirta kabelio jungčiai patalpinti prieš susukant kabelį į ritę. Viename šios kiaurymės gale,statmenai jai,šalia būgno disko,yra išpjauta 60x55mm kiaurymė,skirta susukamo kabelio pradžiai nukreipti į būgną, prieš pradedant vynioti elektros kabelį.

   Būgno pagrinde yra išgręžta 20mm apvalių kiaurymių, kurios skirtos patekusiam vandeniui į būgno vidų,ištekėti.

Ant abiejų būgno šoninių diskų viršutinio krašto, disko stabilumui užtikrinti,iš išorinės pusės visu apskritimu privirinta NP juosta 20x3mm.

Sukimo ratas su būgno disko kraštu yra sujungti šešiomis 20x3mm privirintomis  NP juostelėmis.

„A“ formos ritės būgno šoninių laikiklių,pagamintų ,pagamintų iš  „L“kampuočio 40x40x5mm apačioje, yra privirintos keturios 80x80x3 NP plokštelės,kurios skirtos ritės tvirtinimui prie denio, privirinant arba arba prisukant varžtais.

  Stabdis ,ritės fiksacijai susukus arba išsukus kabelį,suformuotas iš 12mm NP varžto su M12 sriegiu gale.Stabdžio kaištis,kuris persikiša per prie  trapecinės kojos 40x40x5 kampuočio krašto privirintą NP kreipiantįjį vamzdelį, įsisuka į  kiaurymę su M12 sriegiu.Kiaurymės yra suformuotos visose  šešiose 20x3mm plokštelėse,kurios jungia disko išorinį diametrą su susukimo rato apatine dalimi.

 Ritės svoris apie 31,2 kg.

Ritė nedažyta.Lieka natūralus nerūdijančio plieno paviršius.

Ritės talpa:45-56m 38mm lankstauselektros  kabelio,susukto tvarkingai vija prie vijos.

Jungties tipas,kuris turi tilpti į ritės būgno šerdyje išpjautoje ertmėje.

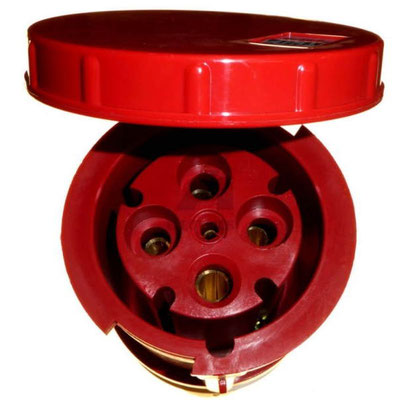

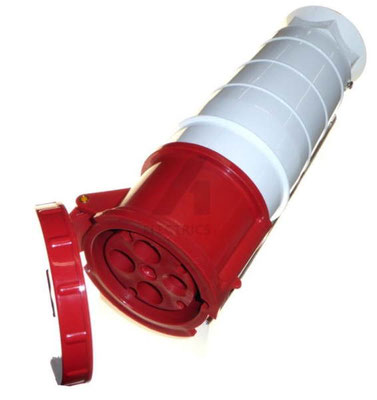

125A 4 kontaktų pramoninė jungtis 415V IP67 raudona

Jungties ilgis 303mm,Diametras 128mm.
