Optinių kabelių tvarkymo panelės

19"/1U Optinio kabelio laikiklis.

Perforuotas kanalas 40x40 (AxP).

19"/1U Optinio kabelio laikiklis.

Perforuotas kanalas 40x60 (AxP).

Tai 19"/1U optinių kabelių tvarkymo panelė su apvaliu perforuotu 40mm diametro plastikiniu kanalu,kuris padalintas į penkiagubus žiedus.Žiedo ilgis-55mm.Tarpas taro žiedų-35mm.Kiekvienas kanalas-žiedas pritvirtintas dvipuse lipnia juosta ir dviem 4mm diametro varžtais.Rekomenduojama montuoti po 19 colių ODF-u.

Tai 19"/1U optinių kabelių tvarkymo panelė su apvaliu perforuotu 40mm diametro plastikiniu kanalu.Kanalas pritvirtintas dvipuse lipnia juosta ir penkiais 4mm diametro varžtais.Rekomenduojama montuoti po 19 colių ODF-u.

 Tai 19 colių  "0"-nulio U kabelių tvarkymo panelė,kurioje yra panaudota Velcro juostelė.Jinai neužima nei vieno "U" komutacinėje spontoje.

Specifikacija:

• Standartinė spalva:pilka (RAL 7035) arba juoda (RAL 9005);

• Palaiko kabeliius horizontaliai;

• Lengva įdiegti;

• Neužima nei vieno stovo "U".(Yra "0"U,kadangi prisisuka prie panelės priekio su tais pačiais,kaip panelė,tvirtinimo varžtais;

• Taupo erdvę ir laiką;

• Nereikia perkelti esamų plokščių, lengviau keisti;

• Saugo kabelio vientisumą;

• Talpina apie 25 kabelius.(Didesnėms kabelių kiekiams naudokite ilgesnes velcro juostas)

Tai 19 colių  "0"-nulio U kabelių tvarkymo panelė,kurioje yra panaudota Velcro juostelė.Jinai neužima nei vieno "U" komutacinėje spontoje.

Specifikacija:

• Standartinė spalva:pilka (RAL 7035);

• Palaiko kabeliius horizontaliai;

• Lengva įdiegti

• Neužima nei vieno stovo "U".(Yra "0"U,kadangi prisisuka prie panelės priekio su tais pačiais,kaip panelė,tvirtinimo varžtais;

• Taupo erdvę ir laiką;

• Nereikia perkelti esamų plokščių, lengviau keisti;

• Saugo kabelio vientisumą;

• Saugo kabelio vientisumą;

• Panelės gylis-50mm.

19"/0,5Uhorizontali kabelių tvarkymo panelė yra pagaminta iš 1,5mm juodo metalo lakšto ir nudažyta miltelinio dažymo technologija RAL 9004 juoda spalva.Joje numatyta 24 kabelių tvirtinimas dirželių pagalba arba VELCRO juostos pagalba.Nuo prisukimo taškų panelė yra atitolusi į išorę 100mm.

  Galima naudoti komutacinės spintos priekinėje arba galinėje dalyse.

19"/1U kabelių tvarkymo panelė yra pagaminta iš 1,5mm juodo metalo lakšto ir nudažyta miltelinio dažymo technologija RAL7035 pilka spalva.Skirta vertikaliam kabelių tvarkymui.Turi iškirstus 24 vienetus "T" formos laikiklius prie kurių,dirželių pagalba galima tvirtinti kabelius.Viename krašte turi užlenktą 10mm pločio išilginę standumo briauną.

19"/1U kabelių tvarkymo panelė susideda iš cinkuotos skardos laikiklio ir prie jo susuktų devynių pilkos spalvos plastikinių žiedų.Žiedai gali būti orientuoti į tris pozicijas (į kairę,į dešinę,horizontaliai),priklausomai nuo poreikio.

19"/1U kabelių tvarkymo panelė pagaminta iš 1,5mm lakštinio plieno.Nudažyta RAL7035 pilka spalva.Sukama dažniausiai po 19 colių optinio paskirstymo blokais (ODF) jungiamųjų šviesolaidžių prilaikymui.

19"/1U kabelių tvarkymo lentynėlė pagaminta iš 1,5mm lakštinio plieno.Nudažyta RAL7035 pilka spalva.Tai yra 19"/1U Kabelių laikymo panelė (ZN kodas 550500),prie kurios palildomai optinių jungiamųjų šviesolaidžių švelniam nukreipimui prie kraštų yra prisuktos dvi,reguliuojamo ilgio, kabelių laikymo panelės kreipiančiosios.(ZN kodas 550442).Priklausomai nuo poreikio,galima sukti abi arba po vieną atitinkamame šone.Sukama dažniausiai po 19 colių optinio paskirstymo blokais (ODF) jungiamųjų šviesolaidžių prilaikymui.

  19"/1U optinių jungiamųjų šviesolaidžių laikymo panelė su metaliniais žiedais 80x80x20 galuose (ZN kodas 550407) ,pagaminta iš 1,5mm lakštinio plieno ir nudažyta RAL7035 pilka spalva.Jungiamųjų šviesolaidžių lenkimo kampo sušvelninimui prieš kabelių surinkimo žiedus yra privirinti 20mm vamzdeliai.

  Dažniausiai naudojama FTTH spintose,kurių plotis yra 800mm ir skirta jungiamųjų šviesolaidžių nukreipimui iš vienos FTTH spintos pusės,kur stovi optiniai komutatoriai,į kitą FTTH spintos pusę,per šonines kreipiančiąsias rites,kur sumontuoti 19 colių optinio paskirstymo blokai (ODF). Praktinį panaudojimą galite pažiūrėti grafoje "Instaliavimo pavyzdžiai".Tai yra pateikta trečiame pavyzdyje.

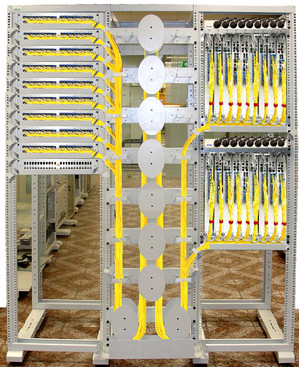

  Optikos Tvarkymo elementų panaudojimas  800 mm pločio komutacinėje spintoje

19"/1,5U optinių jungiamųjų šviesolaidžių laikymo lentynėlė,pagaminta iš 1,5mm lakštinio plieno ir nudažyta RAL7035 pilka spalva.Naudojama optinės tvarkyklės apačioje jungiamųjų šviesolaidžių rezervo palaikymui.

Gabaritai: AxPxG (110x483x140)mm.

19"/1,5U optinių jungiamųjų šviesolaidžių laikymo lentynėlė su kreipiančiosiomis šonuose,pagaminta iš 1,5mm lakštinio plieno ir nudažyta RAL7035 pilka spalva.Šonuose,jungiamųjų šviesolaidžių palaikymui,papildomai yra prisukta po dvi kabelių laikymo panelės kreipiančiąsias.ZN kodas 550442.Lentynėlė naudojama didelės talpos optinės tvarkyklės apačioje jungiamųjų šviesolaidžių rezervo palaikymui.

Gabaritai: AxPxG (110x483x140)mm.

19"/1,5U optinio kabelio lentynos panaudojimą rasite čia:

Optinio komutatoriaus kampinis laikiklis padeda įgilinti optinį komutatorių ,ko pasekoje jungiamieji šviesolaidiniai kabeliai einantys į kabelių tvarkymo panelę yra mažiau laužiami.
