ĮŽEMINIMO ŠYNOS

Varinės įžeminimo šynos yra skirtos visų komutacinės spintos srovei laidžių dalių įžeminimo kontūrų, sumontuotos įrangos bei išorinio įžeminimo tarpusavio pajungimui t.y. vieningo įžeminimo kontūro sudarymui.Įžeminimo šyna yra tvirtinama komutacinėje spintoje per du atraminius izoliatorius,kurie leidžia galvaniškai atskirti komutacinės spintos įžeminimo kontūrą nuo sumontuotos irangos įžeminimo kontūro.

1.Įžeminimo šyna su izoliatoriais 9K.ZN kodas 550036

Earthing copper bar with insulators 9K

Varinė įžeminimo šyna su izoliatoriais galuose, su 9 tvirtinimo kontaktais.Varžtai M6x16.

Šynos gabaritai:220x20x5mm-ZN Kodas 550036

Šynos gabaritai:220x25x5mm-ZN Kodas 550032

Komutacinėje spintoje rekomenduotina tvirtinti vertikaliai prie 19 colių laikiklių galinėje spintos dalyje arba prie spintos šoninių skersinių.

Specifikacija:

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202 TC "Copper and copper alloys" 20x5mm ;

-9 įžeminimo taškų su M6x16 varžtais;

-Du izoliatoriai 25x18mm.

2.Įžeminimo šyna su izoliatoriais 10+1K,L-276mm.ZN kodas 265136

Earthing copper bar with insulators 10+1K

Įžeminimo šyna su izoliatoriais 10+1K,L-276mmZN kodas 265136

Earthing busbar for earthing conductors connection

Varinė įžeminimo šyna su izoliatoriais galuose yra skirta įžeminimo laidininkų prijungimui.

Specifikacija:

-Įžeminimo šynos medžiaga:varis;

-Įžeminimo šynos išmatavimai (ilgis x aukštis x storis): 276x20x5mm;

-Įžeminimo šynoje,kabelių ekranų ir spintos dalių įžeminimo laidininkų pajungimui turi:10 pajungimo vietų (2 grupės po 5 varžtus) su M6 dydžio varžtais;

-Įžeminimo šynoje išlyginamojo ir pastotės įžeminimo kontūro pajungimui turi:1 prijungimo vietą su M8 dydžio varžtais 25mm2 kilpinių antgalių prisukti;

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202 TC "Copper and copper alloys" 20x5mm ;

-Du izoliatoriai SM-25.Gabaritai:25x27x27mm.

Tvirtinimui elektros skyde įžeminimo šyną galima prisukti prie ištisinio DIN35 bėgelio,kuris yra 320mm ilgio,arba prie atskirų dvieju DIN35 bėgelių,kurių ilgis yra 80mm ir jie tvirtinami po vieną abiejuose šynos galuose.

3.Įžeminimo šyna su izoliatoriais 19K.ZN kodas 550072

Earthing copper bar with insulators 19K

Varinė įžeminimo šyna su izoliatoriais galuose, su 19 tvirtinimo kontaktų.Varžtai M6x16.

Šynos gabaritai:420x20x5mm.

Komutacinėje spintoje rekomenduotina tvirtinti vertikaliai prie 19 colių laikiklių galinėje spintos dalyje arba prie spintos šoninių skersinių.

Specifikacija:

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202 TC "Copper and copper alloys" 20x5mm ;

-19 įžeminimo taškų su M6x16 varžtais;

-Du izoliatoriai SM-25.Gabaritai: 25x27x27mm.

4.19"/1U Įžeminimo šyna.ZN kodas 550060

19"/1U Earthing copper bar with insulators

19"/1U įžeminimo šyna neįgilinta.Tvirtinama 19" komutacinėse spintose keturiais varžtais.Varinė įžeminimo šyna su izoliatoriais galuose ir su 19 tvirtinimo kontaktų.Varžtai M6x16.

Varinės šynos gabaritai:420x20x5mm.

Specifikacija:

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202 TC "Copper and copper alloys" 20x5mm ;

-19 įžeminimo taškų su M6x16 varžtais;

--Du izoliatoriai SM-25.Gabaritai: 25x27x27mm;

-Pritvirtinta ant 19"/1U uždengimo panelės.

5.19"/1U Įžeminimo šyna įgilinta.ZN kodas 550079

19"/1U įžeminimo šyna įgilinta.Šynos kontaktai įgilinti 60mm.Pagrindas yra įgilintas 90mm,prie kurio prisisuka varinė įžeminimo šyna.19"/1U įžeminimo šyna įgilinta 19" komutacinėse spintose tvirtinama keturiais varžtais.Pati varinė įžeminimo šyna yra su izoliatoriais galuose ir su 19 tvirtinimo kontaktų.Varžtai M6x16.

Varinės šynos gabaritai:420x20x5mm.

Specifikacija:

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202 TC "Copper and copper alloys" 20x5mm ;

-19 įžeminimo taškų su M6x16 varžtais;

--Du izoliatoriai SM-25.Gabaritai: 25x27x27mm;

-Pritvirtintas prie 19"/1U įgilinto 90mm laikiklio.

6.19"/1U įžeminimo šyna su izoliatoriais.ZN kodas 550070

19"/1U varinė įžeminimo šyna su izoliatoriais galuose, su 21vnt. tvirtinimo kontaktų ir vienu centriniu tvirtinimo kontaktu.Varžtai M6x16.

Šynos gabaritai:490x20x5mm.

Komutacinėje spintoje galima tvirtinti horizontaliai tarp prie 19 colių laikiklių priekinėje ar galinėje spintos dalyje arba prie spintos šoninių skersinių.Galimas ir vertikalus tvirtinimas.

Specifikacija:

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202 TC "Copper and copper alloys" 20x5mm ;

-19 įžeminimo taškų su M6x16 varžtais;

--Du izoliatoriai SM-25.Gabaritai: 25x27x27mm;

Jeigu šią įžeminimo šyną reikia tvirtinti ant spintos ar skydo dugno,tai šiam tikslui galima panaudoti gabaliuką DIN bėgelio,prie kurio,pradžiai yra prisukama įžeminimo šyna.Po to DIN 35 bėgelį galima pritvirtinti prie spintos ar skydo dugno.

7.19"/1U įžeminimo šyna 20+2K 492x20x5mm su izoliatoriais.ZN kodas 550070

Earthing busbar for earthing conductors connection

19"/1U varinė įžeminimo šyna su izoliatoriais galuose yra skirta įžeminimo laidininkų prijungimui.

Specifikacija:

-Įžeminimo šynos medžiaga:varis;

-Įžeminimo šynos išmatavimai (ilgis x aukštis x storis): 492x20x5mm;

-Įžeminimo šynoje,kabelių ekranų ir spintos dalių įžeminimo laidininkų pajungimui turi:20 pajungimo vietų (4 grupės po 5 varžtus) su M6 dydžio varžtais;

-Įžeminimo šynoje išlyginamojo ir pastotės įžeminimo kontūro pajungimui turi:2 prijungimo vietas su M8 dydžio varžtais 25mm2 kilpinių antgalių prisukimui;

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202 TC "Copper and copper alloys" 20x5mm ;

-Du izoliatoriai SM-25.Gabaritai:25x27x27mm.

Įžeminimo šyną komutacinėje spintoje galima tvirtinti horizontaliai tarp prie 19 colių laikiklių priekinėje ar galinėje spintos dalyje arba prie spintos šoninių skersinių.Galimas ir vertikalus šynos tvirtinimas.

Tvirtinimui elektros skyde įžeminimo šyną galima prisukti prie ištisinio DIN35 bėgelio,kuris yra 550mm ilgio,arba prie atskirų dvieju DIN35 bėgelių,kurių ilgis yra 80mm ir jie tvirtinami po vieną abiejuose šynos galuose.

19 colių Įžeminimo šyną galima prisukti taip,kad būtų iškilusi virš 19 colių laikiklių,arba įgilėjusi į komutacinę spintą per izoliatorių aukštį.Tupmet įžeminimo laidai irgi būna įgilėję į KS vidų.

8.Įžeminimo šyna 220x20x5 MG. ZN kodas 550046

Varinė įžeminimo šyna su izoliatoriais galuose.Varžtai M6x16.

Šynos gabaritai:220x20x5mm.

Komutacinėje spintoje rekomenduotina tvirtinti vertikaliai prie 19 colių laikiklių galinėje spintos dalyje arba prie spintos šoninių skersinių.

Šynos gnybtus reikia pasirinkti pagal norimą įžeminimo kontaktų skaičių ir įžeminimo laido kvadratūrą.

Specifikacija:

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202 TC "Copper and copper alloys" 20x5mm.

-Du SM-25 izoliatoriai

9.Įžeminimo šyna 220x25x5 MG. ZN kodas 550044

Varinė įžeminimo šyna su izoliatoriais galuose.Varžtai M6x16.

Šynos gabaritai:220x25x5mm.

Komutacinėje spintoje rekomenduotina tvirtinti vertikaliai prie 19 colių laikiklių galinėje spintos dalyje arba prie spintos šoninių skersinių.

Šynos gnybtus reikia pasirinkti pagal norimą įžeminimo kontaktų skaičių ir įžeminimo laido kvadratūrą.

Specifikacija:

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202 TC "Copper and copper alloys" 25x5mm.

-Du SM-25 izoliatoriai

10.Įžeminimo šyna 240x25x5 MG. ZN kodas 550043

Varinė įžeminimo šyna su izoliatoriais galuose.Varžtai M6x16.

Šynos gabaritai:240x25x5mm.

Komutacinėje spintoje rekomenduotina tvirtinti vertikaliai prie 19 colių laikiklių galinėje spintos dalyje arba prie spintos šoninių skersinių.

Šynos gnybtus reikia pasirinkti pagal norimą įžeminimo kontaktų skaičių ir įžeminimo laido kvadratūrą.

Specifikacija:

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202 TC "Copper and copper alloys" 25x5mm.

-Du SM-25 izoliatoriai

11.Įžeminimo šyna 420x20x5 MG. ZN Kodas 550047

Varinė įžeminimo šyna su izoliatoriais galuose.Varžtai M6x16.

Šynos gabaritai:420x20x5mm.

Komutacinėje spintoje rekomenduotina tvirtinti vertikaliai prie 19 colių laikiklių galinėje spintos dalyje arba prie spintos šoninių skersinių.

Šynos gnybtus reikia pasirinkti pagal norimą įžeminimo kontaktų skaičių ir įžeminimo laido kvadratūrą.

Specifikacija:

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202 TC "Copper and copper alloys" 20x5mm.Specifikacija:

-Du izoliatoriai 25x18mm.

12.Gnybtai įžeminimo šynai.

Ant įžeminimo šynos (vario juostos),kurios storis yra 5mm galima dėti įvairaus dydžio gnybtus.Tai leidžia pasirinkti didesnio diametro centrinį įžeminimo gnybtą bei pasirinkti racionalų norimą įžeminimo kontaktų skaičių,kurį visuomet galima padidinti,uždedant naują gnybtą šynai.

Galima užsisakyti sekančių tipų gnybtų šynai:

Nr.1.Gnybtas šynai 1,5-16mm², šynos storis 5mm ZN kodas 241916

Nr.2. Gnybtas šynai 1,5-35mm², šynos storis 5mm ZN kodas 241917

Nr.3. Gnybtas šynai 1,5-50mm², šynos storis 5mm ZN kodas 241918

Nr.4.Gnybtas šynai 16-70mm², šynos storis 5mm

Nr.5.Gnybtas šynai 16-120mm², šynos storis 5mm

Nr.6.Gnybtas šynai 16-185mm², šynos storis 5mm

13.19"/1U Įžeminimo šyna įgilinta IŠG-O.ZN Kodas 550038

19"/1U įžeminimo šyna įgilinta.Šynos kontaktai įgilinti 60mm.Pagrindas yra įgilintas 90mm,prie kurio prisisuka varinė įžeminimo šyna.19"/1U įžeminimo šyna įgilinta 19" komutacinėse spintose tvirtinama keturiais varžtais.Pati varinė įžeminimo šyna yra su izoliatoriais galuose ir gali būti papildomai komplektuojami reikiamu kiekiu gnybtų šynai.

Varinės šynos gabaritai:420x20x5mm.

Specifikacija:

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202 TC "Copper and copper alloys" 20x5mm ;

-Du izoliatoriai 25x18mm;

-Pritvirtinta prie 19"/1U 90mm įgilinto laikiklio.

14.19"/1U Įžeminimo šyna įgilinta IŠG-7.

19"/1U įžeminimo šyna įgilinta.Šynos kontaktai įgilinti 60mm.Pagrindas yra įgilintas 90mm,prie kurio prisisuka varinė įžeminimo šyna.19"/1U įžeminimo šyna įgilinta 19" komutacinėse spintose tvirtinama keturiais varžtais.Pati varinė įžeminimo šyna yra su izoliatoriais galuose ir sukomplektuota septyniais gnybtais šynai 1,5-16mm2,kurių kiekį galima didinti pagal poreikį.

Varinės šynos gabaritai:420x20x5mm.

Specifikacija:

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202 TC "Copper and copper alloys" 20x5mm ;

-7vnt gnybtų šynai 1,5-16mm2 BKS 1605 16mm(180A/690V);

-Du izoliatoriai 25x18mm;

-Pritvirtinta prie 19"/1U 90mm įgilinto laikiklio.

15.19"/1U Įžeminimo šyna įgilinta IŠG-10.ZN kodas 550039

19"/1U įžeminimo šyna įgilinta.Šynos kontaktai įgilinti 60mm.Pagrindas yra įgilintas 90mm,prie kurio prisisuka varinė įžeminimo šyna.19"/1U įžeminimo šyna įgilinta 19" komutacinėse spintose tvirtinama keturiais varžtais.Pati varinė įžeminimo šyna yra su izoliatoriais galuose ir sukomplektuota su dešimtimi gnybtų šynai 1,5-16mm2,kurių kiekį galima didinti pagal poreikį.

Varinės šynos gabaritai:420x20x5mm.

Specifikacija:

-Srovėlaidis varinis 20x5mm/320A;

-Pagamintas iš E-Cu DIN 12 163;

-DIN EN 13 601:202 TC "Copper and copper alloys" 20x5mm ;

-10vnt gnybtų šynai 1,5-16mm2 BKS 1605 16mm(180A/690V);

-Du izoliatoriai 25x18mm;

-Pritvirtinta prie 19"/1U 90mm įgilinto laikiklio.

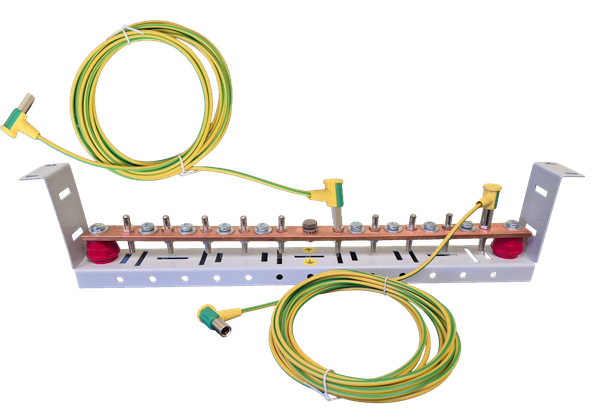

16.Įžeminimo laidų komplektas.ZN kodas 185204

Įžeminimo laidų komplektas susideda iš:

-daugiagyslio 4kv.mm varinio įžeminimo laido-5m.;

-lapelis "Y"-10vnt.:

-lapelis "O"-10vnt.

Konkretūs įžeminimo laidų ilgiai yra gaminami kiekvienam įžeminamam įrenginiui atskirai,priklausomai nuo jo įžeminimo kontakto atstumo iki įžeminimo šynos.

17.Šyna varinė 12*3mm L=1000mm.ZN kodas 265114

Tai varinė šyna:

-plotis 12mm;

-storis 3mm;

-ilgis 1000mm.

Papildomai naudojant plastikinius laikiklius šynai 12*3 ir gnybtus 35mm2 3mm šynai,galima pasigaminti įvairaus ilgio ir skirtingų kontaktų įžeminimo ar neutralės paskirstymo šynas.

18.Laikiklis šynai 12*3mm plastikinis.ZN kodas 265116
