ELEKTROS TINKLO FILTRAI
Elektromagnetinių trikdžių slopinimo EMI filtrai.
Elektromagnetiniai trukdžiai (EMI) atsiranda, kai nepageidaujamos elektros srovės pertraukia numatytą srovę, kurią turėtų gauti elektroninis prietaisas. Šios trikdančios srovės (dažnai vadinamos „triukšmu“ arba „elektromagnetiniu triukšmu“) gali kilti iš išorinio šaltinio arba jas gali sukurti kiti įrenginio viduje esantys komponentai.
Kai atsiranda elektromagnetiniai trukdžiai (EMI), tai sutrikdo įrenginio veikimą ir gali sukelti nenumatytų operacijų. Atsižvelgiant į sutrikimo sunkumą, EMI gali paveikti įrenginio gaunamo signalo kokybę, laikinai sugesti arba laikinai sugesti komponentas arba visam laikui sugadinti elektroninį įrenginį.Kad šito išvengti yra naudojami elektromagnetinių trikdžių slopinimo (EMI) filtrai.
EMI slopinimo filtrai sumažina bendrojo ir diferencinio režimo EMI ir netgi gali pagerinti įrenginio atsparumą (Schaffner Impulsai) (žiūrėti paveiksliuką žemiau).Šie filtrai yra specialiai sukurti kaip nuo dažnio priklausomi slopintuvai. Galimi standartiniai EMI filtrai, kuriuos galima įterpti tarp kintamosios srovės maitinimo linijų, nuolatinės srovės maitinimo linijų ir signalo linijų, kad būtų galima filtruoti nepageidaujamą triukšmą nuo dešimčių kHz iki dešimčių MHz. EMI/EMC problemos dažnai būdingos tik konkrečiam gaminio dizainui ir gali prireikti pasirinktinio sprendimo.
Kaip EMI filtrai veikia.
EMI filtrai naudoja būdingas talpinių ir indukcinių medžiagų savybes, pašalindami iš signalo aukštesnio dažnio triukšmą. Šie komponentai sugeria/atspindi aukštesnio dažnio triukšmą, susimaišiusį su „tikruoju“ signalu, efektyviai išvalydami gautą signalą.
1.Elektros tinklo filtras 8050 serijos ,skirtas ekranuotoms komutacinėms spintoms.
Gamintojas:Holland Shielding Systems BV.
Filtras skirtas gerai įžemintai ekranuotai komutacinei spintai su nominalia 250V įtampa ir 50Hz srovės dažniu.
Ekranavimas: 100dB prie 14kHz-40GHz.Tai atitinka MIL-STD-285 standartą.
Gaminami 850 ir 851 serijos.
8050 serijos elektros linijos maitinimo filtras ekranuotoms spintoms yra 8050 serijos maitinimo linijos filtrai ekranuotoms spintelėms yra aukštesnio lygio filtras, esantis dviejų skyrių korpuse
pasiekiamas 100 dB slopinimas dažnių juostoje nuo 14 kHz iki 40 GHz.Yra išdirbta dviejų kontūrų grandinė su aukštos kokybės šerdimis užtikrinančiomis reikiamą induktyvumą. Šios šerdys neprisisotina dėl didelio oro tarpo ir nera jautrūs asimetrinei apkrovai.
Šios serijos filtrai yra siūlomi tik kaip dviejų linijų filtras (fazės ir neutralės).
Ekranavimo efektyvumas
1.1.19"/3U elektros tinklo filtras 8050-2-16 filtro pagrindu.ZN Kodas 241847
1.Elektros tinklo filtras 8050 serijos ,skirtas ekranuotoms komutacinėms spintoms.
Gamintojas:Holland Shielding Systems BV.
Filtras skirtas gerai įžemintai ekranuotai komutacinei spintai su nominalia 250V įtampa ir 50Hz srovės dažniu.
Ekranavimas: 100dB prie 14kHz-40GHz.Tai atitinka MIL-STD-285 standartą,kuris apibūdina gaminio ekranavimo efektyvumą.
Filtrai gaminami 850 ir 851 serijos,kurie skiriasi apkrovos srove,slopinimu (dB) dažnių juostoje.
8050 serijos elektros linijos maitinimo filtras ekranuotoms spintoms yra aukštesnio lygio filtras, esantis dviejų skyrių korpuse ir yra pasiekiamas 100 dB slopinimas dažnių juostoje nuo 14 kHz iki 40 GHz.
Yra išdirbta dviejų kontūrų grandinė su aukštos kokybės šerdimis užtikrinančiomis reikiamą induktyvumą. Šios šerdys neprisisotina dėl didelio oro tarpo ir filtrai nera jautrūs asimetrinei apkrovai.
Šios serijos filtrai yra siūlomi tik kaip dviejų linijų filtras (fazės ir neutralės).
19“/3U elektros srovės tinklo filtras ,pagamintas Holland Shielding Systems BV 8050-2-16 filtro pagrindu ir yra pritaikytas montuoti į 19 colių atvirus stovus ar komutacines spintas.
Pats filtras sumontuotas ant 19"/3U 100mm įgilintos panelės su DIN 35 mėgeliu,panaudojant tris montuojamus ant DIN 35 bėgelio CEE 7/3 tipo elektros kištukinius lizdus 250V/16A su įžeminimo kontaktu.Kištukinių lizdų pozicija ant DIN bėgelio yra fiksuojama BAM tipo galiniu fiksatoriumi.
Įtampa į elektros srovės filtrą yra paduodama 1,8 m ilgio 3×1,5 mm2 kabelio pagalba su CEE 7/7 kištuku gale elektros maitinimui pajungti. Kitas kabelio galas yra pravertas per 3U korpuso dugno 17mm diametro kiaurymę su gumine apsaugine įvore,ir yra pajungtas prie filtro varžtinių įvadinių gnybtų „L“,“N“,“GND“,esančių po metaliniu dangteliu filtro kairiame gale.
Pagamintas filtras , su trimis CEE 7/3 kištukiniais lizdais, yra uždengtas „U“ formos metaliniu dangčiu,pagerinančiu bendrą gaminio ekranavimą.Dangtis ,viename gale iš vidaus, turi privirintus varinius įžeminimo pajungimo gnybtus „U“ formos lapelių pavidale.Elektros filtro,elektros kištukinių lizdų ir dangčio įžeminimo gnybtai yra sujungti prie varinio 5mm storio centrinio įžeminimo gnybto,esančio ant 19“/3U elektros srovės galinės dalies.
Filtro slopinimas dažnių juostoje nuo 14 kHz iki 40 GHz yra mažesnis nei 100 dB ir atitinka MIL STD285 standartą.
Elektros filtro aukštis yra 3U.
Elektros filtras yra tinkamas 230 V ±10 %, 50 Hz kintamos srovės elektros tinklui.
Specifikacija:
Įtampa:250VAC/50-60Hz
Srovė:2x16A
Maksimali nuotekio srovė: mažiau kaip 3mA
Ekranavimo efektyvumas:Slopinimas 100dB prie 14kHz-40GHz.
Standarsa:Atitinka MIL-STD-285 standartą.
Plotis:19" (482,6mm)
Aukštis:3U
Gylis:100mm.
Pagaminta iš 1,2mm plieno lakšto
Nudažyta milteliniu dažymo būdu pilka RAL7035 spalva
Svoris su pakuote:6,20kg
Pakuotės gabaritai:150x150x600mm (Aukštis x Plotis x Ilgis)
Gaminamas su 1,8m ilgio 3x1,5mm2 minkštu laidu su CEE 7/7 kištuku 250VAC/16A gale.
Komplektuojamas 3 (trimis) 1,8 m ilgio 3×1,5 mm2 minkštais kabeliais su CEE 7/7 – C13 jungtimis galuose.
1.2.19"/3U elektros tinklo filtras 8051-2-16 filtro pagrindu.
Elektros tinklo filtras 8051-2-16 sumontuotas ant 19"/3U 90mm įgilintos panelės,panaudojant elektros kištukinius lizdus 250V/16A montuojamus ant DIN bėgelio ir 6mm2 rinklių.
Specifikacija:
Plotis:19" (482,6mm)
Aukštis:3U
Įtampa:250VAC/50-60Hz
Srovė:16A
Maksimali nuotekio srovė: mažiau kaip 3mA
Ekranavimo efektyvumas:100dB prie 14kHz-40GHz.Tai atitinka MIL-STD-285 standartą.
Komplektuojamas su 1,5m 3x1,5mm2 minkštu juodu laidu su CEE 7/7 kištuku 250VAC/16A gale.
1.3.19"/3U elektros tinklo srovės filtras 8051-2-16 filtro pagrindu su 9 kištukiniais lizdais apkrovai pajungti.
Elektros tinklo filtras 8051-2-16 sumontuotas ant 19"/3U 90mm įgilintos panelės,panaudojant elektros kištukinį lizdą 250V/16A montuojamą ant DIN bėgelio ir 6mm2 rinklių.Tokia konstrukcija leidžia po filtro pajungti 19"/1U iki 9 elektros kištukinių lizdų 250V/16A su įžeminimu bloką su 1,8m ilgio 3x1,5mm2 jungiamuoju kabeliu.
Specifikacija:
Plotis:19" (482,6mm)
Aukštis:3U
Įtampa:250VAC/50-60Hz
Srovė:16A
Maksimali nuotekio srovė: mažiau kaip 3mA
Ekranavimo efektyvumas:100dB prie 14kHz-40GHz.Tai atitinka MIL-STD-285 standartą.
Komplektuojamas su 1,5m 3x1,5mm2 minkštu juodu laidu su CEE 7/7 kištuku 250VAC/16A gale.
2. Linijiniai TEMPEST Elektros tinklo filtrai su 60dB įnešamu slopinimu nuo 100kHz iki 1GHz.
Silicon CPV linijiniai TEMPEST filtrai buvo sukurti naudoti griežtose TEMPEST aplinkose ir programose, kur reikalinga apsauga, atitinkanti SDIP-29, ir įrangos reikalavimų padidinimas iki SDIP-27.
Gaminyje naudojami itin patikimi savaime atsistatantys kondensatoriai visuose įrenginiuose, kad būtų užtikrintas optimalus veikimas visame dažnių diapazone ir visomis apkrovos sąlygomis.
SCPV filtras buvo sukurtas naudoti neapsaugotoje maitinimo aplinkoje, siekiant užtikrinti, kad diegimas ir elektros instaliacija būtų kuo greitesnė ir paprastesnė.
Gaminai buvo sukurti palaikyti 6A,13A,16A ir 32A srovę vienfazės darbinės įtampos sąlygomis.
2.1.SCPV Tempest 1 fazės linijinis filtras "SCPV – TEMPEST – 16AIL Inline 16A Single Phase 230V Tempest Filter.ZN Kodas 241841
Silicon CPV linijinis TEMPEST filtras buvo sukurtas naudoti griežtose TEMPEST aplinkose ir programose, kur reikalinga apsauga, atitinkanti SDIP-29, ir įrangos reikalavimų padidinimas iki SDIP-27.
Gaminyje naudojami itin patikimi savaime atsistatantys kondensatoriai visuose įrenginiuose, kad būtų užtikrintas optimalus veikimas visame dažnių diapazone ir visomis apkrovos sąlygomis.
SCPV filtras buvo sukurtas naudoti neapsaugotoje maitinimo aplinkoje, siekiant užtikrinti, kad diegimas ir elektros instaliacija būtų kuo greitesnė ir paprastesnė.
Gaminys buvo sukurtas palaikyti 16 A srovę vienfazės darbinės įtampos sąlygomis.
Apibūdinimas
• TEMPEST EMI SP & N filtras, užtikrinantis SDIP-27 B/C reikalavimus
• 60 dB įnešamas slopinimas nuo 100 kHz iki 1 GHz
• 2 m, 3 gyslų lankstus kabelis įvesties / išvesties prijungimui
• Sukurta pagal IT įrangos saugos standartą EN 60950-1
• Visiškai 360⁰ ekranuotas įvesties kabelis, kad būtų išlaikytas raudonos ir juodos spalvos atskyrimas nuo filtro
• Low Smoke Zero Halogen (LSZH) panaudoti neišskiriantys dūmų behalogeniniai kabeliai
• Savaime atsistatantys metalizuotos plastikinės plėvelės kondensatoriai
• Didelis įnešamas slopinimas įprastame ir diferenciniame režimuose.
• Pagerintas veikimas žemo dažnio diapazone
• Milteliniu dažymo būdu dengtas aliuminio korpusas
• 16 A filtrų konstrukciją galima naudoti RCCD -liekamosios srovės įrengimuose personalo apsaugai
• Atitinka CE
• Paprasta mechaninė ir elektros instaliacija.
Charakteristikos
|
Nominali įtampa |
230V AC 50/60Hz |
|
Saugojimo temp.diapazonas |
-25°C to 85°C |
|
Testavimo įtampa (Linija-Žemė) |
2250V DC |
Darbo temp.diapazonas |
-20°C to 50°C |
|
|
Testavimo įtampa (Linija-Linija) |
1250V DC |
Įnešamas slopinimas (50Ω Asimetrinis apkrovimas) |
60dB, 100KHz - 1GHz |
|
|
Nominali srovė @50°C |
16A |
Išsikrovimo laikas |
Mažiau nei 1 s iki žemiau 34 V |
|
|
Įžeminimo nuotėkio srovė |
Mažiau nei 3.5mA |
Korpusas |
Presuotas Aluminis |
|
|
Max Temperatūros padidėjimas prie pilnos apkrovos |
<35°C |
Padengimas |
Miltelinis dažymas |
Dalies numeris ir užsakymo informacija.
|
Dalies Nr. |
Gaminio paaiškinimas |
|
SCPV – TEMPEST – 16AIL |
Inline 16A Single Phase 230V Tempest Filter |
2.2.SCPV Tempest 1 fazės linijinis filtras "SCPV – TEMPEST – 32AIL Inline 32A Single Phase 230V Tempest Filter.ZN Kodas 241842
Silicon CPV linijinis TEMPEST filtras buvo sukurtas naudoti griežtose TEMPEST aplinkose ir programose, kur reikalinga apsauga, atitinkanti SDIP-29, ir įrangos reikalavimų padidinimas iki SDIP-27.
Gaminyje naudojami itin patikimi savaime atsistatantys kondensatoriai visuose įrenginiuose, kad būtų užtikrintas optimalus veikimas visame dažnių diapazone ir visomis apkrovos sąlygomis.
SCPV filtras buvo sukurtas naudoti neapsaugotoje maitinimo aplinkoje, siekiant užtikrinti, kad diegimas ir elektros instaliacija būtų kuo greitesnė ir paprastesnė.
Gaminys buvo sukurtas palaikyti 32 A srovę vienfazės darbinės įtampos sąlygomis.
Apibūdinimas
• TEMPEST EMI SP & N filtras, užtikrinantis SDIP-27 B/C reikalavimus
• 60 dB įnešamas slopinimas nuo 100 kHz iki 1 GHz
• 2 m, 3 gyslų lankstus kabelis įvesties / išvesties prijungimui
• Sukurta pagal IT įrangos saugos standartą EN 60950-1
• Visiškai 360⁰ ekranuotas įvesties kabelis, kad būtų išlaikytas raudonos ir juodos spalvos atskyrimas nuo filtro
• Low Smoke Zero Halogen (LSZH) panaudoti neišskiriantys dūmų behalogeniniai kabeliai
• Savaime atsistatantys metalizuotos plastikinės plėvelės kondensatoriai
• Didelis įnešamas slopinimas įprastame ir diferenciniame režimuose.
• Pagerintas veikimas žemo dažnio diapazone
• Milteliniu dažymo būdu dengtas aliuminio korpusas
• 32A filtrų konstrukciją galima naudoti RCCD -liekamosios srovės įrengimuose personalo apsaugai
• Atitinka CE
• Paprasta mechaninė ir elektros instaliacija
Charakteristikos
|
Nominali įtampa |
230V AC 50/60Hz |
|
Saugojimo temp.diapazonas |
-25°C to 85°C |
|
Testavimo įtampa (Linija-Žemė) |
2250V DC |
Darbo temp.diapazonas |
-20°C to 50°C |
|
|
Testavimo įtampa (Linija-Linija) |
1250V DC |
Įnešamas slopinimas (50Ω Asimetrinis apkrovimas) |
60dB, 100KHz - 1GHz |
|
|
Nominali srovė @50°C |
32A |
Išsikrovimo laikas |
Mažiau nei 1 s iki žemiau 34 V |
|
|
Įžeminimo nuotėkio srovė |
Mažiau nei 3.5mA |
Korpusas |
Presuotas Aluminis |
|
|
Max Temperatūros padidėjimas prie pilnos apkrovos |
<35°C |
Padengimas |
Miltelinis dažymas |
Dalies numeris ir užsakymo informacija.
|
Dalies Nr. |
Gaminio paaiškinimas |
|
SCPV – TEMPEST – 32AIL |
Inline 32A Single Phase 230V Tempest Filter |

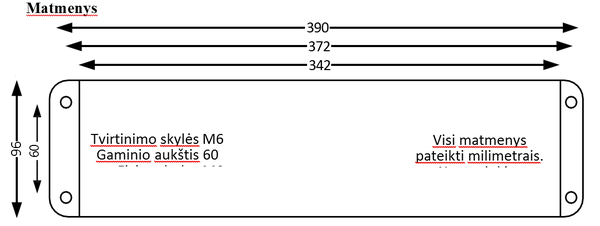

Galimi SCPV – TEMPEST – 16AIL ir SCPV – TEMPEST – 32AIL FILTRŲ TVIRTINIMAI 19 COLIŲ SP.

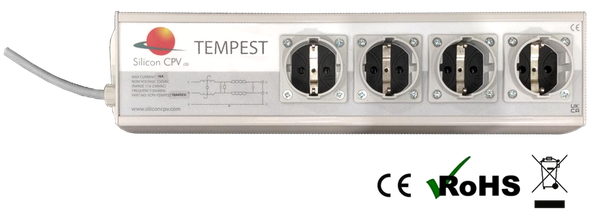

3.OSPL 4 krypčių TEMPEST kintamos srovės elektros maitinimo filtras.ZN Kodas 241829
SKU: 5450d6d60c41
Elektros maitinimo filtro paskirtis – skirtas apsaugai nuo informatyvaus elektromagnetinio spinduliavimo (TEM-PEST).
Specifikacija.
TEMPESTO lygis: A, B lygis
Korpusas: OSPL TEMPEST Nerūdijančio plieno korpusas
Maitinimas – turi ekranuotą elektros maitinimo kabelį 2 m ilgio su CEE 7/7 jungtimi (1x 13A SCHUKO maitinimo kištukas), maitinimui nuo 230V 50Hz elektros maitinimo tinklo.
Lizdai : 4CEE 7/3 kištukiniai lizdai įrangai pajungti (4x 10A SCHUKO lizdai Europos standarto).
Savybės:Turi 60dB slopinimą dažnių juostoje nuo 100KHz iki 1GHz, tinka SDIP-27 A, B ir C TEMPEST lygio programoms
Lizdai – kištukai: 4x 10A SCHUKO lizdai [Europos], 1x 13A SCHUKO maitinimo kištukas
Įėjimo įtampa: 115/230VAC 50/60Hz
Įvertinimas: Bendras sunaudojamas galingumas iš visų 4 kartų lizdų, nominalia srove 13A (Amperų), esant 40 ° C temperatūrai [Terminis išjungimas]
Nuotėkio srovė:1,2 mA
Darbinė temperatūra: nuo -25 ° C iki +55 ° C
Visi gaminiai yra pristatomi su oficialiu sertifikatu, kuriame nurodytas įrenginio serijos numeris.
Tai reiškia, kad pagaminus prietaisus, jie visi yra išbandomi pagal NATO SDIP 27/2 normas.
Kiekvienas parduotas įrenginys turi savo sertifikatą, nurodantį savo unikalų serijos numerį.
Sertifikatai yra pristatomi kartu su prietaisais.
Gamintojas:OSPL Nederland B.V.
4.„Schaffner FN2000“ serijos kintamosios ir nuolatinės srovės EMI filtrai.
„Schaffner FN2000“ serijos EMI filtrai užtikrina elektromagnetinių trukdžių slopinimą nuo standartinio iki labai didelio. Filtrai palaiko įvairias terminalų parinktis ir yra tiek vieno, tiek dviejų pakopų konfigūracijos. „Schaffner FN2000 EMI“ filtrai yra skirti nuo 1A iki 60A srovei ir gali veikti esant temperatūrai nuo -25 ° C iki + 100 ° C. „FN2000“ serijoje yra modeliai, skirti medicininėms (be Y kondensatorių) ir saugos kritinėms (mažos talpos) programoms. Šiuos filtrus taip pat galima įsigyti su kaiščio tvirtinimo galimybe,naudojant didelei srovei.
FUNKCIJOS
Įvairūs terminalo variantai
Greitas, lengvas šasi montavimas
Galimi labai kompaktiški dydžiai
Pasirenkama smeigės tvirtinimo versija
Pasirenkamos medicininės ir saugos versijos
Pasirenkama apsauga nuo viršįtampių impulso
Nominalios srovės nuo 1A iki 60A
Nominali įtampa: 250 VAC, 50 / 60Hz; 250 VDC
PRITAIKYMAS
Elektros ir elektroninė įranga
Vartojimo prekės
Buitinė įranga
Medicininė įranga
Biuro automatikos įranga
„Datacom“ įranga
Triukšmingos programos, reikalaujančios aukšto filtro našumo
4.1.Dviejų pakopų elektros tinklo filtras FN 2060 serijos.
FN2060 two-stage filter.Gamintojas:Schaffner.
FN 2060 serijos „Schaffner“ dviejų pakopų filtrai „FN2060“ yra skirti lengvam ir greitam montavimui ant šasi ar montažinės plokštės.Visi filtrai užtikrina aukštą slopinimo efektyvumą ,pagrįstą droseliais, turinčiais didelį prisotinimo atsparumą ir puikiomis šiluminėmis charakteristikomis.
FN2060 serijos filtrai gali būti naudojami įvairiose taikomosiose programose, tokiose kaip elektros ir elektroninė įranga, pastatų automatizavimas, pramoninim pritaikymui, mašinoms, medicinos įrangai ir įvairioms triukšmingoms aplinkoms, reikalaujančioms gero filtro veikimo.
Dviejų pakopų Filtrai yra gaminami aliuminio korpuse su platforma.
Papildoma antra pakopa pagerina sinfazinio rėžimo našumą.
Pajungimas vykdomas per 0.25" Faston kontaktus.
Nominali srovė,priklausomai nuo modelio,gali būti nuo 1A iki 30A.
Didelis diferencialo ir bendro režimo slopinimas
Pasirenkamos medicininės versijos (B tipo)
Neprivalomos saugos versijos (A tipo)
Gali būti naudojamas įvairioms reikmėms, tokioms kaip elektrinė ir elektroninė įranga, pastatų automatizavimas, pramoninis pritaikymas, mašinos, medicinos įranga ir įvairios triukšmingos priemonės, reikalaujančios gero filtro veikimo.
Dviejų pakopų važiuoklės tvirtinimo filtrai aliuminio dėžutėje.
Papildomas etapas pagerina bendrojo režimo našumą.
Prijungimas 0,25 colio „Faston“ gnybtais.
Vardinės srovės nuo 1 → 30 A.
Didelis diferencialas ir sinfazinio režimo silpninimas.
Papildomos medicininės versijos (B tipas).
Papildomos saugos versijos (A tipas).
4.2.Dviejų pakopų lektros tinklo filtras FN 2060-16-06.ZN Kodas 241806
FN2060 two-stage filter.Gamintojas:Schaffner.
Techninė specifikacija:
Attribute Value
Maximum Current Rating 16A
Maximum Voltage Rating 250 V ac
Mounting Type Chassis Mount
Termination Style Tab
Number of Phases 1
Series FN2060
Number of Stages Two Stage
Operating Frequency 0 → 400Hz
Length 54mm
Depth 85mm
Height 40.3mm
Dimensions 54 x 85 x 40.3mm
Capacitance 4.7 nF, 330 nF
Inductance 650 μH (0,65mH)
Minimum Operating Temperature -25°C
Leakage Current 0,734 mA
Maximum Operating Temperature +100°C
Resistance 1MΩ
Approvals UL; CSA; VDE
4.3. 19“/1U 16A dviejų pakopų elektros srovės (EMI) filtras 2060.ZN Kodas 241825
19“/1U 16A dviejų pakopų elektros srovės filtras su šešiais shucko CEE 7/3 kištukiniais lizdais,yra pagamintas FN2060-16-06 filtro pagrinu.Filtro gamintojas –Schaffner.
Elektros srovės filtras gali būti su dviejų kontaktų 16A jungikliu priekyje,apsaugotu skaidriu atidaromu dangteliu nuo atsitiktinio išjungimo arba be jungiklio.
Techninė specifikacija.
Maksimali srovė: 16A
Maksimali įtampa: 250 VAC, 50/60 Hz; 250 VDC
Notėkio srovė 250 VAC/50 Hz: 0.66 mA
Fazių kiekis: 1
Kištukinių lizdų tipas ir kiekis: šeši Shucko CEE 7/3 kištukiniai lizdai
Filtro pakopų kiekis : Dvi pakopos
Darbo dažnių diapazonas: DC iki 400Hz
Temperatūros diapazonas (darbinė ir sandėliavimo): -25°C -25°C to +100°C (25/100/21)
Sertifikuota pagal: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939 (applies to AC and DC applications)
Viršįtampio kategorija : II acc. IEC 60664-1
Vidutinis laikas tarp gedimų MTBF (Mean time between failures) @ 40 ° C / 230 V (Mil-HB-217F):950 000 valandų (apie 100 metų);
Tvirtinimo būdai:
1. Į 19“/1U komutacinę spinta (gaminio atstumas tarp tvirtinimo taškų-465mm);
2.Pastatomas ant grindų darbo vietoje.Tuomet reikia prisukti papildomas kojeles,kurios yra komplektacijoje.Tuomet darbo vietoje galima pajungti iki 6 aktyvinių įrenginių maitinamų nuo ~250V tinklo,apsaugotų elektromagnetinių trikdžių elektros srovės filtru.
Pajungimo tipas:Turi 3x1,5mm2 juodos spalvos daugiagyslį minkštą 1,8m ilgio elektros maitinimo kabelį su CEE 7/7 ~250V/16A kištuku.
Gabaritai:
Aukštis:45mm
Plotis:483mm
Gylis:150mm
Svoris:3,00kg.
Filtras užtikrina aukštą slopinimo efektyvumą ,pagrįstą droseliais, turinčiais didelį prisotinimo atsparumą ir pasižyminčiais puikiomis šiluminėmis charakteristikomis.
19“/1U 16A dviejų pakopų elektros srovės filtras su šešiais shucko CEE 7/3 kištukiniais lizdais ,pagamintas FN2060-16-06 filtro pagrindu,gali būti naudojamas 19 colių komutacinėse spintose ar darbo vietoje, aktyviniai elektros įrangai, reikalaujančiai gero filtro veikimo, maitinimui.
4.4.Dviejų pakopų elektros tinklo filtras FN 2060-30-08.ZN Kodas 241807
FN2060 two-stage filter.Gamintojas:Schaffner.
EMI (electromagnetic interference) filtras yra tam tikras filtras su gera trukdžių slopinimo galimybe. Jis gali būti taikomas keitiklių ir dažnio keitimo įrangos išvesties lizdams, kad būtų sumažintas elektromagnetinis trukdymasa arba elektromagnetinis išspinduliavimas įrenginio į išorinį tinklą.
Ši produktų kategorija pasižymi geresniu trukdžių slopinimu. Paprastai filtras montuojamas inverterio išvesties lizde ir gali sumažinti inverterio sukurtus elektromagnetinius trukdžius.
Produkto savybės ir taikymas:
Žemas nuotėkio srovė, atitinkanti specialius medicinos įrangos reikalavimus
Taikoma triukšmo slopinimui ir aukšto dažnio harmonikų slopinimui
Dviejų pakopų EMI elektros tinklo filtro FN 2060-30-08 pagrindinės charakteristikos:
-Maksimali darbo įtampa 250 VAC (50/60 Hz);
-Maksimali darbo srovė :30 A;
-Žema nuotėkio srovė, atitinkanti specialius medicinos įrangos reikalavimus: 0,867 mA;
-Slopinimas (pagal CISPR 17 metodiką 50 Ω/50 Ω asym.), esant 10 MHz dažniui, ne mažesnis kaip 50 dB;
-Darbo temperatūrų diapazonas: -25° C iki +100° C.
Attribute Value
Maximum Current Rating 30A
Maximum Voltage Rating 250 V ac
Mounting Type Chassis Mount
Termination Style Stud
Number of Phases 1
Series FN2060
Number of Stages Two Stage
Operating Frequency 400Hz
Length 119 mm
Depth 57,6 mm
Height 85.5 mm
Dimensions 119 x 57.6 x 85.5mm
Capacitance 1 μF, 10 nF
Inductance 600 μH (0,6mH)
Minimum Operating Temperature -25°C
Leakage Current 0,867 mA
Maximum Operating Temperature +100°C
Resistance 220 kΩ
Approvals UL; CSA; VDE
4.5.19“/1U 16A dviejų pakopų elektros srovės (EMI) filtras 2090B.ZN Kodas 241823
19“/1U 16A dviejų pakopų elektros srovės filtras su šešiais shucko CEE 7/3 kištukiniais lizdais,yra pagamintas FN2090B-16-06 filtro pagrinu.Filtro gamintojas –Schaffner.
Elektros srovės filtras priekyje turi dviejų kontaktų 16A jungiklį apsaugotą skaidriu atidaromu dangteliu nuo atsitiktinio išjungimo. Galimas korpuso variantas ir be tinklo 5tampos jungiklio.
Techninė specifikacija
Nominali įtampa: 250 VAC, 50/60 Hz; 250 VDC
Veikimo dažnis: nuo DC iki 400 Hz
Nominali srovė nuo: 16 A @ 40 ° Cmax
Notekio srovė:0,002mA
Didelio potencialo bandymo įtampa: P -> PE 2500 VAC 2 sek. (B tipas) )
P -> N 1100 VDC 2 sek
Temperatūros diapazonas (darbinė ir sandėliavimo: nuo -25 ° C iki + 100 ° C
Sertifikuota pagal: UL 1283, CSA 22.2 Nr. 8 1986, IEC / EN 60939 (taikoma Kintamosios ir nuolatinės srovės programos)
Degumas, atitinkantis:terminalo plastiką -06 / -08 versijai: UL 94 V-0
Įvorė: UL 94 V-0
Taršos laipsnis:2 taršos laipsnis: pagal IEC 60664-1
Vidutinis laikas tarp gedimų MTBF (Mean time between failures) @ 40 ° C / 230 V (Mil-HB-217F):517 000 valandų,t.y. apie 60metų;
Tvirtinimo būdai:
1. Į 19“/1U komutacinę spinta (gaminio atstumas tarp tvirtinimo taškų-465mm);
2.Pastatomas ant grindų darbo vietoje.Tuomet reikia prisukti papildomas kojeles,kurios yra komplektacijoje.Tuomet darbo vietoje galima pajungti iki 6 aktyvinių įrenginių maitinamų nuo ~250V tinklo,apsaugotų elektromagnetinių trikdžių elektros srovės filtru.
Pajungimo tipas:Turi 3x1,5mm2 juodos spalvos daugiagyslį minkštą 1,8m ilgio elektros maitinimo kabelį su CEE 7/7 ~250V/16A kištuku.
Gabaritai:
Aukštis:47mm
Plotis:483mm
Gylis:150mm
Svoris:3,15kg.
Filtras užtikrina aukštą slopinimo efektyvumą ,pagrįstą droseliais, turinčiais didelį prisotinimo atsparumą ir pasižyminčiais puikiomis šiluminėmis charakteristikomis.
19“/1U 16A dviejų pakopų elektros srovės filtras su šešiais shucko CEE 7/3 kištukiniais lizdais ,pagamintas FN2090B-16-06 filtro pagrindu,gali būti naudojamas 19 colių komutacinėse spintose ar darbo vietoje, aktyviniai elektros įrangai, reikalaujančiai gero filtro veikimo, maitinimui.
