AKUMULIATORIŲ SPINTOS,STOVAI

BATTERY CABINETS AND RACKS

Gaminame įvairaus dydžio akumuliatorines spintas,stovus,stelažus pagal užsakovo pateiktus akumuliatorių tipus, matmenis ir svorį.

Akumuliatorių stovas.ZN Kodas 550285

Akumuliatorių stovas (akumuliatorių stelažas) 2000x620x965 yra skirtas sutalpinti 60 akumuliatorių SBL 45-1 2i 12V 55Ah,kurio vieno gabaritai yra:170x197x165mm (A xP x G).

Akumuliatorių stovo išoriniai matmenys:

A-P-G 2000x617x965mm.

Karkasas suvirintas iš 40x40x2 mm storasienio stačiakampio vamzdžio.Priekinėje ir galinėje stovo dalyje horizontaliai yra privirinta po 5 skersinius iš 40x20x2 stačiakampio vamzdžio.

Ant kiekvieno horizontalaus skersinio,nuo priekinės dalies iki galinės stovo dalies yra privirinta po dvi poras “L” tipo skersinių,skirtų akumiliatoriams dėti.Tokiu būdu stove yra suformuotos 6 lentynos,kuriose patalpinami akumuliatoriai po penkis į stovo gylį kairėje ir penkis dešinėje.Viso yra šešios lentynos po 10 akumuliatorių.Tarp akumuliatorių eilių yra suformuotas 100mm tarpas akumuliatorių šynų apjungimo kabelių pravedimui. Tarp akumuliatorių eilėje lieka 10mm tarpai akumuliatorių savaiminei ventiliacijai užtikrinti.Nuo priekinės ir galinės stovo dalies akumuliatoriai yra įgilinti po 50mm.

Stovo apačioje ant kojos yra numatytas centrinis įžeminimo gnybtas. Kiekviena lentyna turi išlaikyti ne mažiau kaip 140 kg.

Bendra stovo apkrova- ne mažiau kaip 840 kg.

Stovas stovi ant 4 reguliuojamų kojų,skirtų stovo išlyginimui priklausomai nuo grindų paviršiaus.

Akumuliatorių spinta 2000x720x1000.ZN Kodas 550283

Akumuliatorių spinta 2000x720x1000 yra skirta sutalpinti 60 vnt. akumuliatorių MW 75-12h/12V 75Ah,kurio vieno gabaritai yra:202x260x170mm (A xP x G).

Akumuliatorinės spintos išoriniai matmenys:

A-P-G 2000x720x1000mm.

Karkasas suvirintas iš 40x40x4 mm storasienio stačiakampio vamzdžio.Durys,šonai,stogas iš 1,2mm juodojo metalo lakšto,dažyto miltelinio dažymo technologija.Spalva RAL 7035-Pilka.

Priekinės metalinės ,keičiamos krypties dalinai perforuotos durys rakinamos dviem universaliomis spynutėmis ir gumine sandarinimo juosta.Durų vidinėje pusėje visu perimetru 100mm nuo krašto,privirintas stačiakampis 14x14mm vamzdis,kuris suteikia durims tvirtumo.Šonai nuimami,pritvirtinami su 6 vnt. dekoratyviniais 6x16mm varžtais .

Spintos viršuje ir apačioje padaryta 100mm apvali kiaurymė aktyvinei ventiliacijai.Spintos apačioje numatytos išlaužiamos aklės įeinančių-išeinančių kabelių įvedimui.

Spintos viduje iš kampuočio 45mmx45mm simetriškai suformuotos 6 lentynos,kuriose patalpinami akumuliatoriai po penkis į spintos gylį kairėje ir penkis dešinėje.Viso yra šešios lentynos po 10 akumuliatorių.

Spintos lentynose tarp akumuliatorių suformuotas 100mm tarpas akumuliatorių šynų apjungimo kabelių pravedimui.

Spintoje numatytas centrinis įžeminimo gnybtas. Korpusas ir durys irgi tarpusavyje įžeminti geltonai žalios spalvos 4 kv.mm daugiagysliais laidais.

Kiekviena lentyna turi išsaugoti iki 250 kg.

Bendra spintos stovo apkrova iki 1500 kg.

Spinta stovi ant 4 reguliuojamų kojų.

Korpusas ir durys tarpusavyje įžeminti geltonai žalios spalvos 4 kv.mm daugiagysliais laidais.

Akumuliatorinė spinta 1860x720x635

Akumuliatorinės spintos išoriniai matmenys:

1860x720x635 (AxPxG)

Karkasas suvirintas iš 40x40mm stačiakampio vamzdžio.

Metalas 1,2mm Miltelinio dažymo technologija.Spalva RAL 7035-Pilka.

Priekinės metalinės dešininės durys su dviem rakinamos universaliomis spynutėmis ir gumine sandarinimo juosta.Durų vyriai-tai 8mm metalo strypas spintos viršuje ir 8mm varžtas apačioje,kurie įsikiša į stačiakampiame vamzdyje padarytas skyles.Durų vidinėje pusėje privirintas stačiakampis 14x14mm vamzdis,kuris suteikia durims tvirtumo.Šonai nuimami,pritvirinti su 6 dekoratyviniais 6mm varžtais .

Spintos viršutinėje dalyje padaryta 100mm kiaurymė aktyvinei ventiliacijai.

Spintos viduje iš kampuočio 30mmx30mm simetriškai suformuotos 4 lentynos,kuriose patalpinami akumuliatoriai.Spintos dugne yra padarytos penkios 32mm kiaurymės jungiamiesiems kabeliams įvesti ir išvesti.

Tarp akumuliatoriaus,padėto ant lentynos ir lentynos virš jo yra suformuotas 100mm tarpas kabelių pravedimui. Vertikaliam kabelių pravedimui tarp galinės sienelės ir lentynų yra paliktas 45mm tarpas.

Spintoje numatytas centrinis įžeminimo gnybtas .Korpusas,durys ir nuimami šonai bei galinė sienelė tarpusavyje įžeminti žaliai-baltos spalvos 4 kv.mm daugiagysliais laidais.Spinta stovi ant 4 reguliuojamų kojų.

Korpusas,durys ir nuimami šonai bei galinė sienelė tarpusavyje įžeminti žaliai-baltos spalvos 4 kv.mm daugiagysliais laidais.

Keturiu akumuliatorių stelažas 4x12FIT180ZN

Akumuliatorių stelažas yra skirtas sutalpinti 4 akumuliatorius 12FIT180 12V/180Ah,kurio vieno gabaritai yra:320x126x558mm (A xP x G).Svoris vieno akumuliatoriaus 58kg.Bendra apkrova stelažo-232kg.Akumuliatoriai talpinami po du viršutinėje ir apatinėje lentynoje.

Akumuliatorių stelažo išoriniai matmenys:500mm x 280mm x 580mm (AxPxG)

Karkasas suvirintas iš 45x45x4 mm juodo metalo stačiakampio.Lentynos pagamintos iš 2mm storio lakštinio plieno su daline perforacija.Jos yra įvirintos į vainiko,suvirinto iš 45x45x4mm kampuočio dugno.Susidaręs 40mm bortas neleidžia akumuliatoriui nuslinkti nuo lentynos.Prie akumuliatorių stelažo kojų yra privirinti keturi 70mm diametro metaliniai apskritimai,kurie paskirsto akumuliatorių svorį ir apsaugo grindis nuo įspaudimų.

Akumuliatorių stelaže yra numatytas centrinis įžeminimo gnybtas.

Kiekviena lentyna turi išsaugoti minimum 116 kg.

Bendra akumuliatorių stelažo apkrova minimum 232 kg.

Akumuliatorių stelažo aprašymą galite nusikrauti iš ČIA:

Akumuliatoriu stelazas 4x12FIT180 201602

Adobe Acrobat Document 452.2 KB

Download

Akumuliatorių spinta 19 colių komutacinių spintų pagrindu.

Akumuliatorius galima sudėti ir į 19 colių atitinkamą apkrovą laikančią komutacinę spintą.

Tam tikslui panaudojant 19 colių lentynas atlaikančias akumuliatorių svorį.Šioje nuotraukoje ant lentynos yra sudėta po keturis 12V155FS PowerSafe 12V akumuliatorius.Kiekvienas jų sveria po 48,5kg.

Tad bendra apkrova ant lentynos tenka po 194,00Kg.

Pati lentyna yra panaudota 19"/1U su reguliuojamu instaliavimo gyliu nuo 500 iki 900mm.

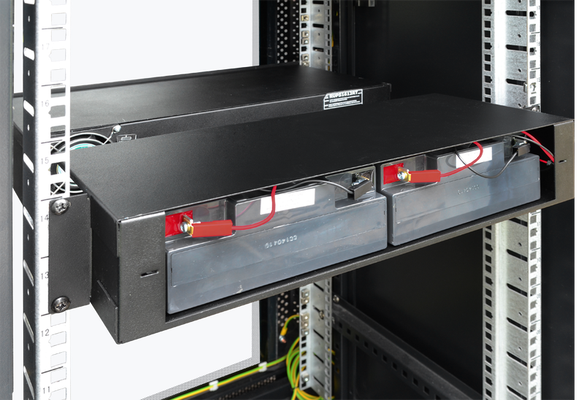

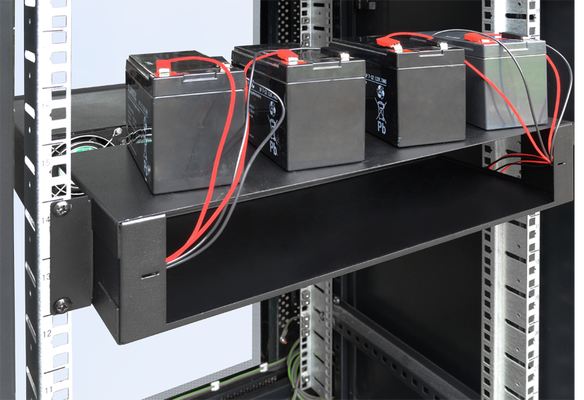

19"2U akumuliatorių lentyna.
